Программируемые электронные нагрузки ITECH серии IT8500+
модели: IT8511+, IT8512+, IT8512A+, IT8512B+, IT8512C+, IT8513C+, IT8514B+, IT8514C+, IT8516C+

Универсальная программируемая электронная нагрузка с мощным функционалом

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

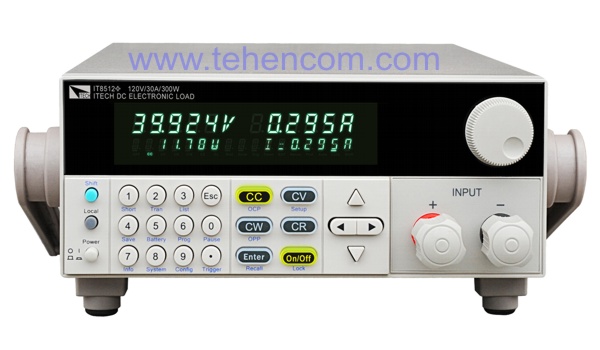

  ITECH IT8500+ - Программируемые электронные нагрузки (модели: IT8511+, IT8512+, IT8512A+, IT8512B+, IT8512C+, IT8513C+, IT8514B+, IT8514C+, IT8516C+)



КРАТКОЕ ОПИСАНИЕ

Электронные нагрузки серии IT8500+ компании ITECH - это программируемые одноканальные нагрузки с максимальной рассеиваемой мощностью от 150 Вт до 3 000 Вт (в зависимости от модели). Прямо в процессе работы, пользователь может выполнять регулировку и измерение напряжения, имитировать "короткое замыкание", проводить полное измерение характеристики разряда батарей и аккумуляторов. Серия ITECH IT8500+ включает 9 моделей электронных нагрузок с различными комбинациями входного напряжения (до 500 В), тока (до 240 А) и максимально допустимой мощности (до 3 000 Вт). Полное описание всех характеристик Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Напряжение: до 120 В, ток: до 30 А, мощность: до 150 Вт (модель IT8511+).
Напряжение: до 120 В, ток: до 30 А, мощность: до 300 Вт (модель IT8512+).
Напряжение: до 150 В, ток: до 30 А, мощность: до 300 Вт (модель IT8512A+).
Напряжение: до 500 В, ток: до 15 А, мощность: до 300 Вт (модель IT8512B+).
Напряжение: до 120 В, ток: до 60 А, мощность: до 300 Вт (модель IT8512C+).
Напряжение: до 120 В, ток: до 120 А, мощность: до 600 Вт (модель IT8513C+).
Напряжение: до 500 В, ток: до 60 А, мощность: до 1 500 Вт (модель IT8514B+).
Напряжение: до 120 В, ток: до 240 А, мощность: до 1 500 Вт (модель IT8514C+).
Напряжение: до 120 В, ток: до 240 А, мощность: до 3 000 Вт (модель IT8516C+).
Режимы работы: CV, CC, CR, CP. Высокое разрешение (до 0,1 мВ и до 0,1 мА).
Функция удалённого измерения напряжения по 4-х проводной схеме.
Режим проверки аккумуляторов и источников питания. Импульсный режим.
Режим автоматической работы по списку заданных значений (до 84 шагов).
Защита от перегрузок: по напряжению, току, мощности и от перегрева.
Интерфейсы: USB (в трёх старших моделях), RS-232. Рабочая температура: от 0°С до +40°С.
Универсальная программируемая электронная нагрузка с мощным функционалом



ПОДРОБНОЕ ОПИСАНИЕ

Серия электронных нагрузок ITECH IT8500+ представляет собой группу из 9 универсальных приборов для статического и динамического тестирования источников питания, батарей, аккумуляторов, DC-DC преобразователей, зарядных устройств и другого подобного оборудования. Разные модели данной серии отличаются максимально допустимым напряжением, током и рассеиваемой мощностью. Для максимальной универсальности, предусмотрено три режима работы: ручное управление, автоматическая работа по списку заданных значений и полностью автоматизированное управление от компьютера. Ниже приводится подробное описание наиболее интересных возможностей электронных нагрузок этой серии.



Четыре основных режима работы электронных нагрузок серии ITECH IT8500+: CV, CC, CR, CP

Основная задача любой электронной нагрузки - это имитация работы реальной нагрузки. Выполнять эту задачу можно различными способами:

Режим CV (Constant Voltage - постоянное напряжение) - в этом режиме электронная нагрузка серии IT8500+ будет динамически менять свой ток потребления таким образом, чтобы напряжение на выходе тестируемого устройства оставалось на заданном уровне.

Режим CC (Constant Current - постоянный ток) - в этом режиме электронная нагрузка серии IT8500+ будет потреблять ток заданной величины, независимо от подаваемого на неё напряжения.

Режим CR (Constant Resistance - постоянное сопротивление) - в этом режиме электронная нагрузка серии IT8500+ будет потреблять больше тока при большем значении напряжения на входе, имитируя работу резистора, заданного номинала.

Режим CP (Constant Power - постоянная мощность) - в этом режиме электронная нагрузка серии IT8500+ будет потреблять заданный уровень мощности. При увеличении входного напряжения, ток потребления будет уменьшаться.



Дополнительные режимы работы электронных нагрузок серии ITECH IT8500+: постоянное переключение между двумя значениями, импульсный режим, режим разового переключения

Для расширения области применения электронных нагрузок серии ITECH IT8500+, кроме стандартных режимов работы (CV, CC, CR, CP), в них предусмотрены также режимы автоматического изменения параметров нагрузки. Ниже графически показаны особенности этих режимов работы.

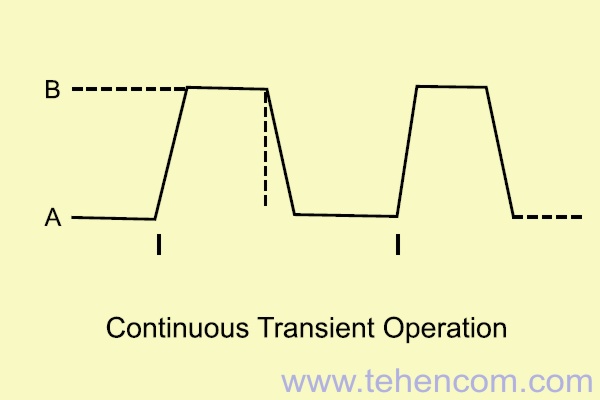

Режим работы электронных нагрузок серии ITECH IT8500+: постоянное переключение между двумя значениями

Режим работы электронных нагрузок серии ITECH IT8500+:
постоянное переключение между двумя значениями.

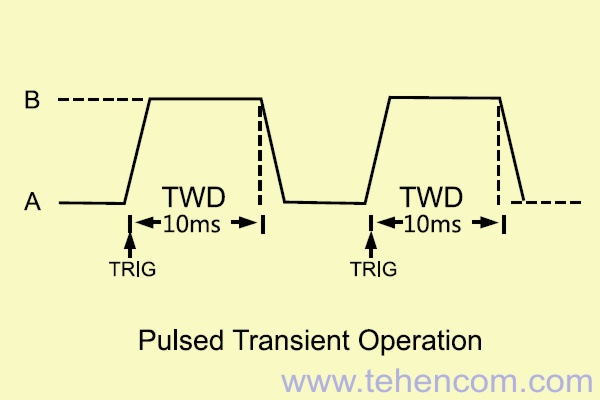

Режим работы электронных нагрузок серии ITECH IT8500+: импульсный режим

Режим работы электронных нагрузок серии ITECH IT8500+:
импульсный режим.

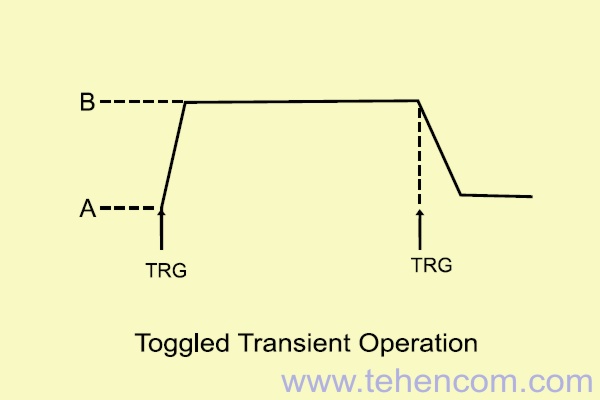

Режим работы электронных нагрузок серии ITECH IT8500+: режим разового переключения

Режим работы электронных нагрузок серии ITECH IT8500+:
режим разового переключения.



Режим автоматической работы по командам из файла управления

Электронные нагрузки серии ITECH IT8500+ могут выполнять автоматическую смену режимов по списку команд, который сохраняется в памяти прибора в виде файла управления. Каждый управляющий файл может содержать до 10 команд, а общее количество файлов может достигать 100.

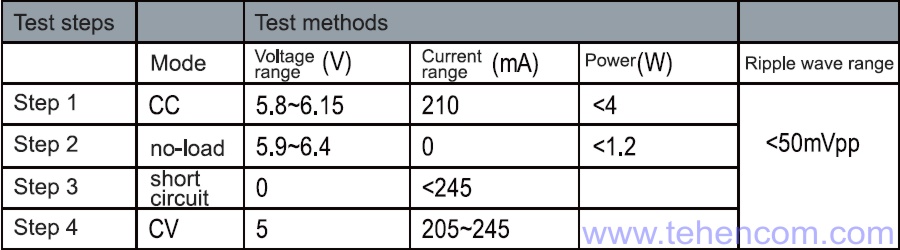

Пример режима работы электронных нагрузок серии ITECH IT8500+: автоматическая работа по командам из файла управления

Пример режима работы электронных нагрузок серии ITECH IT8500+:
автоматическая работа по командам из файла управления.



Режим работы по списку заданных значений

Режим работы по списку заданных значений, предусмотренный в электронных нагрузках серии ITECH IT8500+, позволяет формировать сложные последовательности изменений тока потребления. Кроме того, эти изменения могут быть разной длительности и быть синхронизированы с внутренним или внешним сигналом, что позволяет реализовывать точные и сложные тестовые последовательности. Режим автоматической работы по списку заданных значений может содержать до 84 отдельных шагов. Ниже графически показан пример этого режима работы.

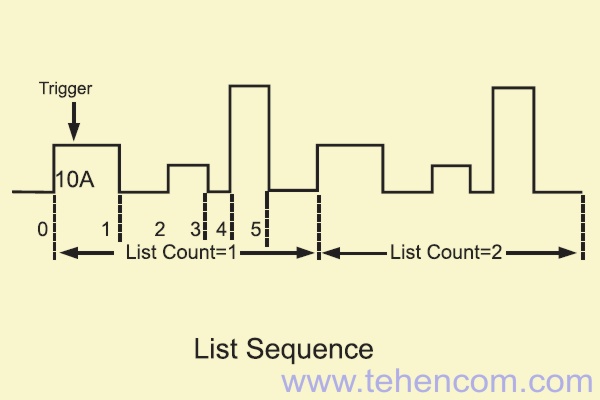

Режим работы электронных нагрузок серии ITECH IT8500+: работа по списку заданных значений

Режим работы электронных нагрузок серии ITECH IT8500+:
работа по списку заданных значений.



Режим проверки ёмкости аккумуляторов и батарей

Этот режим работы, реализованный в электронных нагрузках серии ITECH IT8500+, специально предназначен для измерения ёмкости элементов питания в Ампер-часах. При этом измеряется время, в течение которого напряжение на элементе питания снизится до заданного значения, после чего автоматически вычисляется энергия, выданная элементом питания, в Ампер-часах. Ниже графически показан пример этого режима работы.

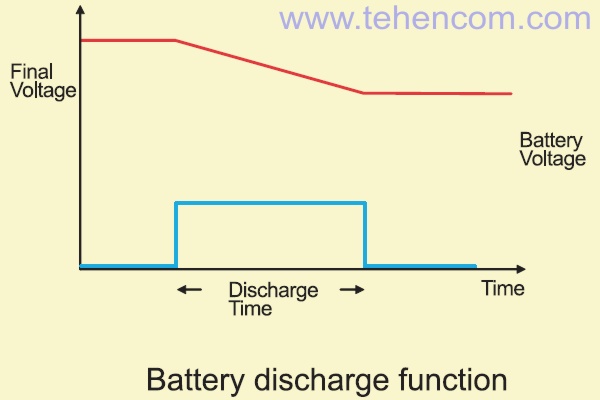

Режим работы электронных нагрузок серии ITECH IT8500+: проверка ёмкости элементов питания (аккумуляторов и батареек)

Режим работы электронных нагрузок серии ITECH IT8500+:
проверка ёмкости элементов питания (аккумуляторов и батареек).



Конструктивное исполнение электронных нагрузок серии ITECH IT8500+

Модели серии IT8500+ с максимальной выходной мощностью 150 Вт и 300 Вт выполнены в компактном корпусе с габаритами 21,4 x 35,5 x 8,8 см. Модели с мощностью 600 Вт, 1 500 Вт и 3 000 Вт выполнены в корпусах с большими размерами и массой. Ниже, для примера, приводится фотография задней панели 150-ваттной модели IT8511+, а также передних панелей мощных моделей: IT8514C+ и IT8516C+. Точные габаритные размеры всех нагрузок серии IT8500+ Вы можете скачать ниже на этой странице в разделе Документация.

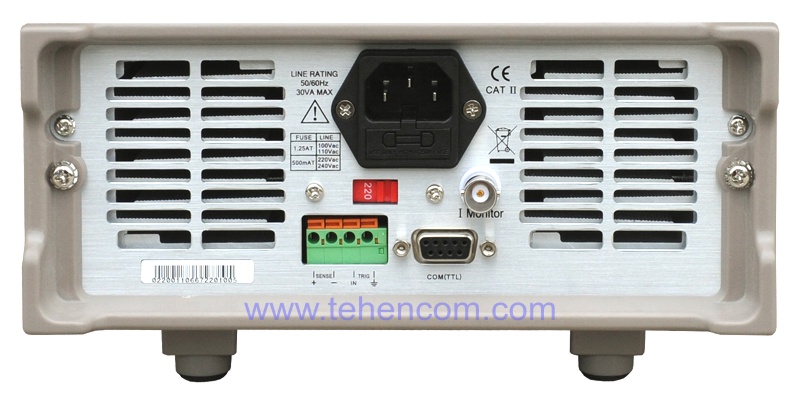

Задняя панель 150-ваттной модели ITECH IT8511+

Задняя панель 150-ваттной модели ITECH IT8511+.

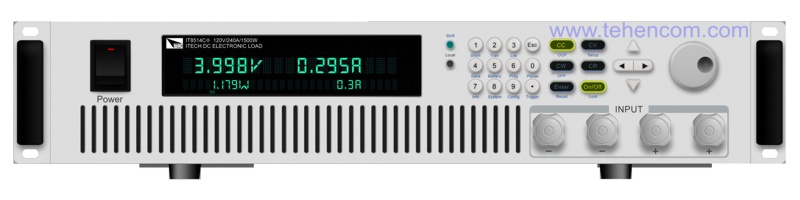

Передняя панель 1500-ваттной модели ITECH IT8514C+

Передняя панель 1500-ваттной модели ITECH IT8514C+.

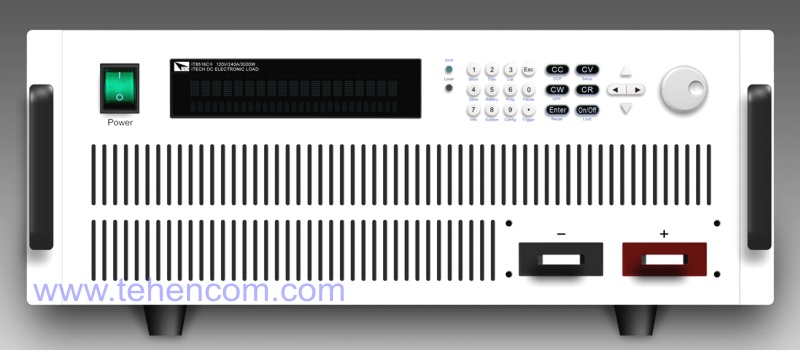

Передняя панель 3000-ваттной модели ITECH IT8516C+

Передняя панель 3000-ваттной модели ITECH IT8516C+.



Технические характеристики программируемых электронных нагрузок серии ITECH IT8500+

Технические характеристики программируемых электронных нагрузок серии ITECH IT8500+ (модели IT8511+, IT8512+, IT8512B+)

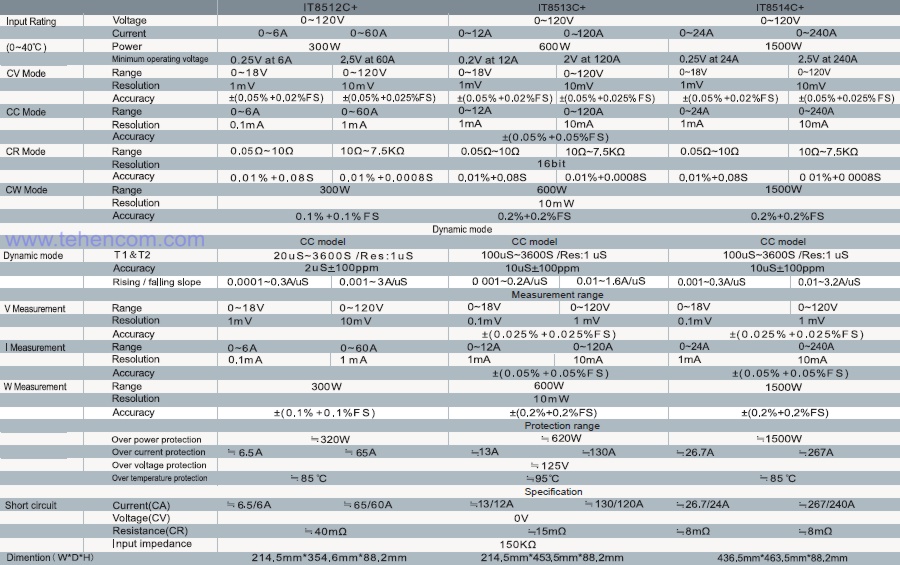

Технические характеристики программируемых электронных нагрузок серии ITECH IT8500+ (модели IT8512C+, IT8513C+, IT8514C+)



Комплект поставки программируемых электронных нагрузок серии ITECH IT8500+

Наименование Краткое описание

IT8511+
или IT8512+
или IT8512A+
или IT8512B+
или IT8512C+
или IT8513C+
или IT8514B+
или IT8514C+
или IT8516C+
Одина из программируемых электронных нагрузок:
напряжение: до 120 В, ток: до 30 А, мощность: до 150 Вт.
напряжение: до 120 В, ток: до 30 А, мощность: до 300 Вт.
напряжение: до 150 В, ток: до 30 А, мощность: до 300 Вт.
напряжение: до 500 В, ток: до 15 А, мощность: до 300 Вт.
напряжение: до 120 В, ток: до 60 А, мощность: до 300 Вт.
напряжение: до 120 В, ток: до 120 А, мощность: до 600 Вт.
напряжение: до 500 В, ток: до 60 А, мощность: до 1 500 Вт.
напряжение: до 120 В, ток: до 240 А, мощность: до 1 500 Вт.
напряжение: до 120 В, ток: до 240 А, мощность: до 3 000 Вт.
- Кабель питания
- Отчёт о калибровке
- Руководство пользователя
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для программируемых электронных нагрузок серии ITECH IT8500+

Три самые мощные модели электронных нагрузок: IT8514B+, IT8514C+, IT8516C+ построены по принципу "всё включено". Модели, рассчитанные на меньшую мощность: IT8511+, IT8512+, IT8512A+, IT8512B+, IT8512C+, IT8513C+ могут комплектоваться такими дополнительными аксессуарами:
- опция IT-E121 (внешний переходник для интерфейса RS232)
- опция IT-E122 (внешний переходник для интерфейса USB)
- опция IT-E123 (внешний переходник для интерфейса RS485)
- опция IT-E151 (набор для монтажа в стойку "Rack mount kit")



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей электронных нагрузок серии ITECH IT8500+, их технических характеристик и режимов работы.

Описание и характеристики электронных нагрузок серии ITECH IT8500+ (на английском) (4 стр.; 5 МБ)

Подробное руководство по эксплуатации на английском языке Вы можете скачать по ссылке:

Руководство по эксплуатации электронных нагрузок серии ITECH IT8500+ (на английском) (56 стр.; 2 МБ)
