Экономичные оптические рефлектометры Grandway FHO5000
модели: FHO5000-D26, FHO5000-D32, FHO5000-D35, FHO5000-D40, FHO5000-D43, FHO5000-T40F, FHO5000-T43F, FHO5000-M21, FHO5000-MD21, FHO5000-MD22

Все функции современных рефлектометров по экономной цене

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

Полезные ссылки

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Grandway FHO5000 - Серия экономичных оптических рефлектометров (OTDR Грандвей, модели: FHO5000-D32, FHO5000-D35, FHO5000-D40, FHO5000-MD21)



КРАТКОЕ ОПИСАНИЕ

Компания Grandway (Грандвей) выпускает серию недорогих оптических рефлектометров FHO5000 в которую входят 10 моделей в однотипном корпусе, но с разными длинами волн (как одномод так и многомод). Широкий набор дополнительных опций позволяет расширить возможности этих рефлектометров до очень серьёзного функционала, который может включать: микроскоп, сенсорный экран (тачскрин), влагозащиту и многое другое.

Основные характеристики и модели:
Одномод: 1310 нм, 1550 нм, 26 дБ (модель FHO5000-D26).
Одномод: 1310 нм, 1550 нм, 32 дБ (модель FHO5000-D32).
Одномод: 1310 нм, 1550 нм, 35 дБ (модель FHO5000-D35).
Одномод: 1310 нм, 1550 нм, 40 дБ (модель FHO5000-D40).
Одномод: 1310 нм, 1550 нм, 43 дБ (модель FHO5000-D43).
Одномод: 1310 нм, 1550 нм, 40 дБ + 1625 нм (для активной сети) (модель FHO5000-T40F).
Одномод: 1310 нм, 1550 нм, 43 дБ + 1625 нм (для активной сети) (модель FHO5000-T43F).
Многомод: 850 нм, 1300 нм, 21 дБ (модель FHO5000-M21).
Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 35 дБ (модель FHO5000-MD21).
Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 40 дБ (модель FHO5000-MD22).
Дальность работы на реальной линии: до 105 км (для FHO5000-D40), до 80 км (для FHO5000-D32), до 6 км (для FHO5000-M21). Мёртвая зона по событиям (EDZ): 1,5 м.
Количество точек рефлектограммы: до 128 000. Встроенная просветка VFL.
Встроенный источник излучения (опция LS). Встроенный измеритель мощности (опция PM).
Видеомикроскоп для коннекторов (опция FM). Улучшенная защита от пыли и влаги (опция WP).
4 ГБ встроенной памяти (до 40 000 рефлектограмм) + подключение флешек.
Широкоформатный экран 17,8 см (разрешение 800 x 480). Сенсорный экран (опция TS).
Рефлектометр русифицирован! Интерфейсы: USB, Ethernet.
Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса.
Масса: 1,5 кг. Габариты: 253 x 168 x 74 мм. Рабочая температура: от -10°С до +50°С.
Все функции современных рефлектометров по экономной цене

При покупке оптического рефлектометра, может быть проведено обучение (теория + практика) с выдачей именного сертификата. Кроме того, предоставляется круглосуточная техническая поддержка по мобильному телефону.

При покупке комплекта оборудования (например рефлектометр + сварочный аппарат для оптоволокна) предоставляется дополнительная скидка. Все подробности можно узнать по телефонам: (044) 338-11-77, (097) 650-11-77, (095) 650-11-77, (093) 650-11-77.



ПОДРОБНОЕ ОПИСАНИЕ

Серия оптических рефлектометров Grandway FHO5000 разработана с целью предоставить по доступной цене все основные возможности современных дорогих рефлектометров. Серия FHO5000 включает 10 моделей с различными длинами волн и динамическим диапазоном, что позволяет подобрать модель как для коротких локальных сетей так и для магистралей. Также в серии FHO5000 есть две модели, с длиной волны 1625 нм, предназначенные для поиска неисправностей на активной сети. Модели с динамическим диапазоном 40 дБ и 43 дБ могут использоваться для тестирования PON сетей с высоким коэффициентом деления.

Серия оптических рефлектометров Grandway FHO5000



Русифицированный пользовательский интерфейс оптических рефлектометров Grandway FHO5000

В меню рефлектометров Grandway серии FHO5000 можно выбрать язык, на котором будет работать пользовательский интерфейс прибора. В настоящее время список включает 8 различных языков, в том числе и русский.

В меню рефлектометра Grandway FHO5000 можно выбрать русский интерфейс пользователя

В меню рефлектометра Grandway FHO5000 можно выбрать русский интерфейс пользователя.

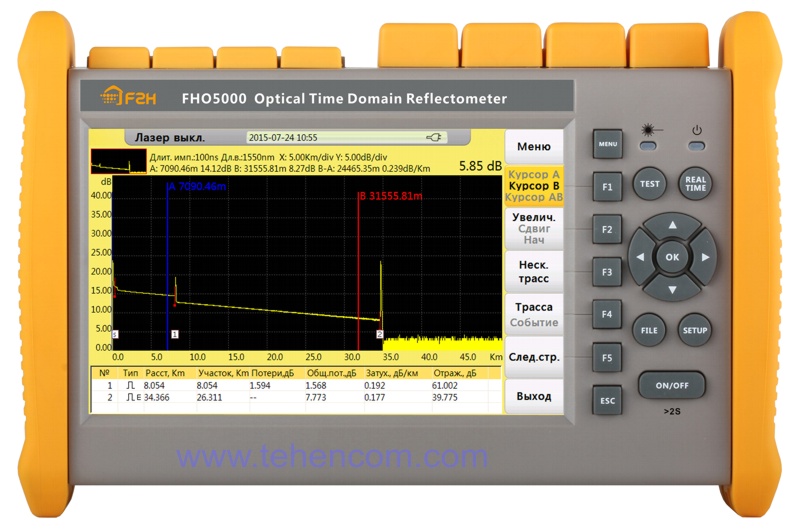

Рефлектометры Grandway FHO5000 полностью русифицированы

Рефлектометры Grandway FHO5000 полностью русифицированы (нажмите для увеличения).



Оптические рефлектометры Grandway FHO5000 позволяют решать большинство реальных задач

Благодаря большому разнообразию моделей серии FHO5000, можно выбрать оптимальный рефлектометр для свого вида работ: PON сети, сети кабельного телевидения CATV, сети доступа (Access networks), локальные сети в зданиях и на этажах (LAN), сети масштаба города, измерения на активных сетях, измерения в лаборатории и на производстве.

Рефлектометр Grandway серии FHO5000 в реальной работе

Рефлектометр Grandway серии FHO5000 в реальной работе.



Конструктивное исполнение оптических рефлектометров Grandway FHO5000

Рефлектометры Grandway серии FHO5000 выполнены в прочном и удобном корпусе массой всего 1,5 кг и небольшими габаритными размерами: 253 x 168 x 74 мм. Все оптические коннекторы и прочие разъёмы защищены индивидуальными крышками, что повышает надёжность рефлектометра и удобство работы. Рабочая температура, при которой можно проводить измерения может находиться в диапазоне от -10°С до +50°С. Дополнительная опция WP обеспечивает рефлектометру Grandway FHO5000 очень хорошую защиту от влаги и пыли, в чём Вы можете легко убедиться, посмотрев это видео.

Тест водоустойчивости и ударопрочности рефлектометров Grandway FHO5000 с опция WP.



В стандартной поставке рефлектометры Grandway серии FHO5000 оснащаются широкоформатным экраном 17,8 см. При этом, управление выполняется с помощью кнопок. Для дополнительного удобства работы, рефлектометр может быть оснащён сенсорным экраном (опция TS).

Рефлектометр серии Grandway FHO5000 (вид сверху)

Рефлектометр серии Grandway FHO5000 (вид сверху).



Программное обеспечение для компьютера для обработки результатов измерений оптических рефлектометров Grandway FHO5000

В стандартной поставке рефлектометра Grandway серии FHO5000 есть компакт диск с программой для компьютера и документацией. Программа, которая поставляется на этом диске, позволяет выполнять постобработку рефлектограмм на персональном компьютере.

Программное обеспечение для компьютера из комплекта рефлектометров серии Grandway FHO5000

Программное обеспечение для компьютера из комплекта рефлектометра серии Grandway FHO5000.



Технические характеристики оптических рефлектометров Grandway FHO5000

Технические характеристики оптических рефлектометров Grandway FHO5000 - часть 1 (модели: FHO5000-D26, FHO5000-D32, FHO5000-D35, FHO5000-D40, FHO5000-D43, FHO5000-T40F, FHO5000-T43F, FHO5000-M21, FHO5000-MD21, FHO5000-MD22)

Динамический диапазон и мёртвые зоны различных моделей рефлектометров Grandway FHO5000.



Технические характеристики оптических рефлектометров Grandway FHO5000 - часть 2 (модели: FHO5000-D26, FHO5000-D32, FHO5000-D35, FHO5000-D40, FHO5000-D43, FHO5000-T40F, FHO5000-T43F, FHO5000-M21, FHO5000-MD21, FHO5000-MD22)

Другие характеристики различных моделей рефлектометров Grandway FHO5000.



Полный перечень технических характеристик оптических рефлектометров Grandway серии FHO5000 смотрите ниже на этой странице в разделе Документация.



Комплект поставки оптических рефлектометров Grandway серии FHO5000

Наименование Краткое описание

FHO5000-D26
или FHO5000-D32
или FHO5000-D35
или FHO5000-D40
или FHO5000-D43
или FHO5000-T40F
или FHO5000-T43F
или FHO5000-M21
или FHO5000-MD21
или FHO5000-MD22
Один из оптических рефлектометров серии FHO5000:
Одномод: 1310 нм, 1550 нм, 26 дБ.
Одномод: 1310 нм, 1550 нм, 32 дБ.
Одномод: 1310 нм, 1550 нм, 35 дБ.
Одномод: 1310 нм, 1550 нм, 40 дБ.
Одномод: 1310 нм, 1550 нм, 43 дБ.
Одномод: 1310 нм, 1550 нм, 40 дБ + 1625 нм (для активной сети).
Одномод: 1310 нм, 1550 нм, 43 дБ + 1625 нм (для активной сети).
Многомод: 850 нм, 1300 нм, 21 дБ.
Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 35 дБ.
Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 40 дБ.
- Встроенная просветка VFL
- Блок питания
- Аккумулятор Li-ion (установлен внутри рефлектометра)
- Адаптер FC на порт рефлектометра
- Ремень на руку
- USB кабель
- Руководство пользователя
- Компакт диск с программой и документацией
- Мягкая сумка для переноски рефлектометра
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для оптических рефлектометров Grandway серии FHO5000

- опция LS - встроенный источник излучения на те же длины волн что и рефлектометр (совмещён с коннекторами рефлектометра)
- опция PM TypeA - оптический измеритель мощности (от -65 дБм до +5 дБм)
- опция PM TypeB - оптический измеритель мощности больших уровней (от -40 дБм до +23 дБм)
- опция FM - видеомикроскоп для оптических коннекторов (увеличение х400)
- опция WP - улучшенная защита от пыли и влаги
- опция TS - сенсорный экран
- адаптеры SC и ST на порт рефлектометра
- компенсатор мёртвой зоны рефлектометра (одномод, 500 метров, коннекторы на выбор: FC, ST, SC, LC и E2000)
- компенсатор мёртвой зоны рефлектометра (многомод, 300 метров, коннекторы на выбор: FC, ST, SC, LC)
- набор одномодовых патчкордов (4 шт.) и адаптеров (4 шт.) (для подключения к разъёмам FC, ST, SC, LC с полировкой UPC)
- набор одномодовых патчкордов (3 шт.) и адаптеров (3 шт.) (для подключения к разъёмам FC, SC, LC с полировкой APC)
- набор многомодовых (50 мкм) патчкордов (4 шт.) и адаптеров (4 шт.) (для подключения к разъёмам FC, ST, SC, LC с полировкой UPC)

Полный перечень опций и аксессуаров для оптических рефлектометров Grandway серии FHO5000 смотрите ниже на этой странице в разделе Документация.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей оптических рефлектометров Grandway FHO5000, их технических характеристик и режимов работы:

Описание и характеристики рефлектометров Grandway серии FHO5000 (на английском) (7 стр.; 1 МБ)

Руководство пользователя и инструкция по эксплуатации Grandway FHO5000 (на русском) (64 стр.; 2 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Принцип работы оптического рефлектометра, как правильно настроить тест и провести измерение

Сравнительная таблица основных характеристик оптических рефлектометров

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора оптического рефлектометра, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
