Сварочный аппарат для оптоволокна Fujikura 22S
Комплект Fujikura 22S "Kit-A" Plus (22S + CT-30A)
Комплект Fujikura 22S "Kit-A" Standard (22S + CT-06A)
ЕСТЬ В НАЛИЧИИ!

Идеальный инструмент для любых оптоволоконных сетей масштаба города

Содержание страницы:

Краткое описание

Видеообзор

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

Полезные ссылки

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Fujikura 22S - сварочный аппарат для оптоволокна с активными V-образными канавками (комплектации Fujikura 22S "Kit-A" Plus и "Kit-A" Standard)



КРАТКОЕ ОПИСАНИЕ

Fujikura 22S - это самая новая модель компактного сварочного аппарата для сетей доступа, PON, FTTx, СКС и местных оптоволоконных линий связи, которую японская компания Fujikura представила на замену предыдущей модификации Fujikura 21S. Модель 22S продаётся в Украине с 2016 года и отличается от модели 21S усовершенствованной печкой для термоусадки.

По цене и характеристикам аппарат Fujikura 22S занимает промежуточное положение между миниатюрным и экономичным аппаратом 12S и старшей, полностью автоматизированной моделью 80S. Аппарат Fujikura 22S очень удобный и компактный (масса 1,1 кг.). Он чуть больше и немного тяжелее эконом аппарата 12S (масса которого всего 776 грамм), зато содержит более мощную аккумуляторную батарею, которой хватает на 200 сварок с термоусадкой. Но главной особенностью нового аппарата Fujikura 22S является метод сведения и выравнивания оптических волокон. В модели 22S выравнивание выполняется по сердцевине волокон с помощью активных (движущихся) V-образных канавок, что обеспечивает отличные характеристики: средние потери на сварке в реальных условиях составляют 0,03 дБ для одномодового волокна и 0,01 дБ для многомодового.

Благодаря инновациям и многолетнему опыту разработки сварочных аппаратов, новая модель Fujikura 22S сваривает любые типы волокон (включая нечувствительное к изгибам G.657) с высокой точностью и минимальными потерями даже в тяжёлых условиях (отрицательная температура, сильная жара, влажность, ветер), при этом сварочник надёжный и неприхотливый в работе. Срок службы сварочного аппарата Фуджикура 22S, даже в самых жёстких условиях, превышает 10 лет.

При покупке сварочного аппарата, может быть проведено обучение (теория + практика) с выдачей именного сертификата. Авторизованный сервис аппаратов находится в Киеве. Владельцев модели 22S порадуют очень дешёвые расходники: пара электродов ELCT2-12, рассчитанная на 5000 сварок стоит всего $60 (около 1 цента за сварку).

Основные характеристики:
Выравнивание по сердцевине оптического волокна.
Средние потери на сварке: 0,03 дБ (одномод), 0,01 дБ (многомод).
Время сварки: 9 с. Время термоусадки: 16-25 с. Ресурс электродов: 5000.
Количество циклов сварки/термоусадки от штатного Li-ion аккумулятора: 200.
Универсальные зажимы (держатели) оптоволокна: 0,25 мм, 0,9 мм, 3 мм, Drop Cable и др.
Длина скола: от 5 до 16 мм. Возможность приваривать коннекторы SC, LC и др.
Автоподстройка мощности дуги. Бесплатное обновление прошивки через Интернет.
Диапазон рабочих температур: от -10°С до +50°С. Масса с аккумулятором: 1,1 кг.
Русифицированное меню. Высокая защита от пыли, влаги, ударов и падений.
3 года полной заводской гарантии с заменой аппарата на время ремонта.
Идеальный инструмент для любых оптоволоконных сетей масштаба города

Кроме того, компания Fujikura выпускает максимально функциональную модель сварочного аппарата со сведением по сердцевине волокон: Fujikura 80S. В модели 22S используется обычная печка для термоусадки в виде лотка и оптический фокус системы распознавания волокон зафиксирован на их сердцевине, поэтому в ней установлено 4 мотора для перемещения волокон. А в модели 80S используется скоростная печка, которая сжимает гильзу во время термоусадки (для этого задействован отдельный мотор) и есть два дополнительных мотора, которые перемещают линзы аппарата и позволяют ему точно фокусироваться на различных участках волокна. За счёт этого, аппарат 80S работает быстрее и обеспечивает минимальные потери на сварке, но он больше и дороже чем 22S.

Нужен самый функциональный аппарат для любых типов сетей? Смотрите модель Fujikura 80S.
Нужен совсем дешёвый аппарат для сетей доступа, PON/FTTx и СКС? Смотрите модель Fujikura 12S.
Хотите посмотреть полный список? Переходите на основную страницу по аппаратам для сварки оптоволокна.
Трудно определиться с моделью? Смотрите статью: методы юстировки оптических волокон.



Видеообзор сварочного аппарата для оптоволокна Fujikura 22S

Посмотрите этот небольшой фирменный видеоролик, чтобы увидеть аппарат Fujikura 22S в действии и лучше понять его возможности и конструктивные особенности, благодаря которым этот аппарат является лучшим выбором для работы с любыми сетями масштаба города.

В этом видеообзоре показаны основные особенности сварочного аппарата Fujikura 22S, благодаря которым этот аппарат является лучшим выбором для работы с любыми сетями масштаба города.



Модельный ряд сварочных аппаратов Fujikura 2017 года

В этом видеообзоре представлен текущий модельный ряд сварочных аппаратов для оптоволокна компании Fujikura. Учитывая потребности нашего рынка, для этого обзора мы выбрали четыре самые популярные модели, которые постоянно есть в наличии на нашем складе в Киеве. Это модели: 12S, 22S, 62S и 80S. Мы расскажем Вам о главных особенностях этих аппаратов и для каких задач предназначена каждая из моделей.

Видеообзор модельного ряда 2017 года сварочных аппаратов Fujikura.



ПОДРОБНОЕ ОПИСАНИЕ АППАРАТА ДЛЯ СВАРКИ ОПТОВОЛОКНА FUJIKURA 22S

В 2016 году линейка аппаратов японской компании Fujikura, представленных в Украине, пополнилась новой моделью: Fujikura 22S. Новинка выполняет сведение волокон с помощью активных (движущихся) V-образных канавок, благодаря чему позиционируется как топовая модель сварочного аппарата для сетей доступа, PON/FTTx, СКС и местных оптоволоконных линий связи. В то время, как младшие модели: сверхэкономная Fujikura 12S и скоростная Fujikura 19S предназначены для тех, кто хочет купить очень надёжный профессиональный сварочник за минимальные деньги. Тем, кто планирует работать с магистральными оптоволоконными линиями связи протяжённостью более 20 км, а также тем, кому требуется максимально возможное качество сварки в любых условиях, рекомендуем остановить свой выбор на самой старшей из 4-х моделей: Fujikura 80S.

Если Вы строите местные оптические сети (масштаба городского района), сети доступа, PON/FTTx (пассивные оптические сети) или СКС (структурированные кабельные системы) и готовы немного доплатить (по сравнению с младшей моделью 12S) за активное сведение волокон, то новый аппарат Fujikura 22S идеально Вам подходит. Он очень удобный и компактный (1,1 кг. с батареей), пыле-влаго-удароустойчивый, с очень дешёвыми электродами (около 1 цента за сварку) и удобным компактным кейсом для транспортировки. Но самое главное - сварочный аппарат Fujikura 22S гарантированно сваривает все типы современных волокон: одномод SM (G.652/657), многомод MM (G.651), DSF (G.653), NZDSF (G.655), с минимальными в своём классе потерями: 0,03 дБ (одномод), 0,01 дБ (многомод). Аппарат поддерживает КДЗС от 20 мм до 60 мм и может использоваться для оконечивания волокон подвариваемыми коннекторами Fujikura FuseConnect, а также для сварки Drop Cable.

Встроенной батареи аппарата Fujikura 22S хватает на полноценных 200 сварок с термоусадкой. В памяти аппарата стандартно прошито 100 заранее настроенных режимов сварки и 30 режимов термоусадки, параметры которых можно при необходимости изменять.

В Украине и СНГ сварочные аппараты японской компании Fujikura массово используются с 1989 года и зарекомендовали себя как исключительно надёжные: работают годами, варят любые типы волокон в тяжёлых погодных условиях, не боятся тряски при перевозке и случайных падений, а в критической ситуации их можно легко и быстро обслужить в авторизованном сервисном центре в Киеве. Fujikura 22S имеет высокую защиту от пыли и влаги и обеспечивает работу в широком диапазоне температур: от -10°С до +50°С.



Система выравнивания волокон с помощью активных (движущихся) V-образных канавок

В аппарате Fujikura 22S используется активная система выравнивания волокон с помощью движущихся V-образных канавок. Такая система сведения волокон менее чувствительна к загрязнению V-образных канавок, поскольку аппарат может скомпенсировать взаимное несоответствие положения волокон, вызванное частичками грязи. На практике это снижает требования к квалификации и аккуратности сварщика и немного увеличивает качество сварки. Для сравнения: средние потери при сварке одномодовых волокон с помощью модели 22S составляют 0,03 дБ, в то время как у аппаратов с фиксированными V-образными канавками (модели 12S и 19S) потери составляют 0,05 дБ.

Система выравнивания волокон аппарата Fujikura 22S с помощью активных (движущихся) V-образных канавок

Система выравнивания волокон аппарата Fujikura 22S
с помощью активных (движущихся) V-образных канавок.



Универсальные зажимы (держатели) оптоволокна CLAMP-S21A аппарата Fujikura 22S

В аппарате Fujikura 22S используются универсальные зажимы CLAMP-S21A, которые позволяют устанавливать в аппарат и сваривать волокна в различных типах буферного покрытия: голое оптоволокно в лаке 0,25 мм, пигтейлы в оболочке 0,9 мм, патчкорды в оболочке 2 и 3 мм, Drop Cable (лапша) и другие типы. Зажимы в аппарате 22S легко снимаются, например если Вы захотите установить съёмные держатели серии Fujikura FH-60.

Для комфортной работы с пигтейлами в свободном буфере 0,9 мм выпускается специальна модификация зажимов с увеличенным прижимающим усилием: CLAMP-S21B. Эти дополнительные зажимы входят в максимальную комплектацию Fujikura 22S "Kit-A" Plus.

Универсальные зажимы (держатели) оптоволокна CLAMP-S21A аппарата Fujikura 22S

Универсальные зажимы (держатели) оптоволокна CLAMP-S21A аппарата Fujikura 22S.



Яркая светодиодная подсветка аппарата Fujikura 22S для комфортной работы в тёмной обстановке

В сварочном аппарате Fujikura 22S используется очень яркая и объёмная светодиодная подсветка, которая хорошо освещает место установки оптических волокон. Качественная подсветка аппарата делает работу сварщика в местах с недостаточным освещением комфортной и позволяет легко и точно размещать волокна в аппарате.

Яркая светодиодная подсветка аппарата Fujikura 22S для комфортной работы в тёмной обстановке

Яркая светодиодная подсветка аппарата Fujikura 22S для комфортной работы в тёмной обстановке.



Большой и чёткий экран аппарата Fujikura 22S с улучшенной видимостью при ярком солнечном свете

На экран сварочного аппарата Fujikura 22S выводится чёткое изображение волокон с большим количеством деталей, что позволяет проводить точный визуальный контроль состояния свариваемых волокон, а также качества места сварки. Кроме того, на дисплей аппарата 22S выводится информация об углах скола волокон, оценке потерь на сварке в дБ, а также ряд дополнительных параметров. Все меню сварочного аппарата полностью русифицированы (при необходимости можно также переключиться на английский язык).

Большой и чёткий экран аппарата Fujikura 22S с улучшенной видимостью при ярком солнечном свете

Большой и чёткий экран аппарата Fujikura 22S с улучшенной видимостью при ярком солнечном свете.



Низкая стоимость эксплуатации Fujikura 22S и дешёвые расходники

При интенсивной работе по сварке оптоволокна, важное значение имеет наличие и стоимость расходников (электродов). В новой модели Fujikura 22S используется улучшенный алгоритм автоподстройки мощности дуги и теперь на одной паре электродов можно сделать 5000 сварок. При этом используются электроды ELCT2-12, которые постоянно есть в наличии на складе, пара стоит $60, что в пересчёте на цену одной сварки составляет около 1 цента.



Fujikura 22S - самый лёгкий и компактный сварочный аппарат в своём классе

Аппарат Fujikura 22S - самый лёгкий и компактный в классе аппаратов с активными (движущимися) V-образными канавками. Его размеры (без защитных резинок): 120 х 189 х 72 мм, а масса всего 1 140 гр. Несмотря на компактные размеры аппарата, заряда встроенной аккумуляторной батареи хватает на 200 полноценных сварок с термоусадкой.

Fujikura 22S - самый лёгкий и компактный сварочный аппарат в своём классе

Fujikura 22S - самый лёгкий и компактный сварочный аппарат в своём классе.

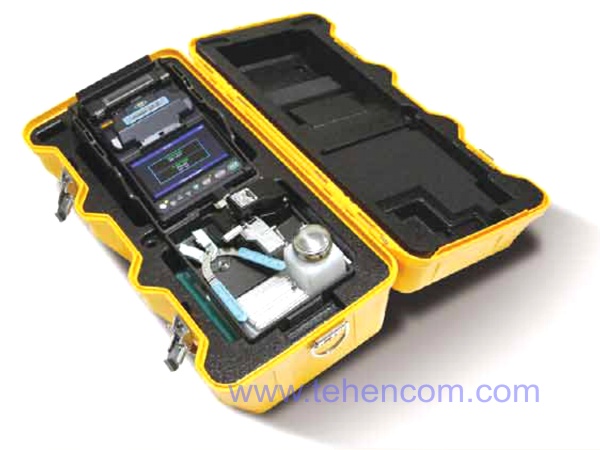

Сам аппарат и дополнительные принадлежности к нему размещаются в компактном кейсе. Транспортный кейс обеспечивает удобную и защищённую от воздействий окружающей среды транспортировку аппарата, а также скалывателя и дополнительных аксессуаров.

Аппарат Fujikura 22S и дополнительные принадлежности к нему размещаются в удобном и компактном кейсе

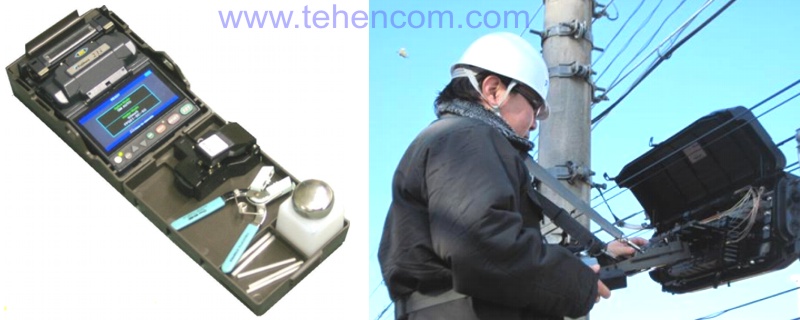

Также внутри кейса сварочного аппарата Fujikura 22S есть модульный монтажный столик, на котором можно установить сварочник, дозатор для спирта и инструменты: скалыватель, стриппер, салфетки и прочее. Аппарат надёжно прикрепляется к монтажному столику и не может выпасть из него. Сам монтажный столик закрепляется на сварщике с помощью прочного ремня с двумя карабинами. Внешний вид аппарата 22S, закреплённого на монтажном столике, а также пример его использования показан на фотографии ниже.

Модульный монтажный столик аппарата Fujikura 22S



Технические характеристики компактного сварочного аппарата для оптоволокна Fujikura 22S

Технические характеристики компактного сварочного аппарата для оптоволокна Fujikura 22S с активными V-образными канавками



Три варианта комплекта поставки сварочного аппарата Fujikura 22S

Комплект Fujikura 22S "Kit-A" Plus (самая полная комплектация):
- сварочный аппарат Fujikura 22S
- автоматический скалыватель CT-30A
- дополнительные держатели для пигтейлов в свободном буфере CLAMP-S21B
- запасные электроды (2 пары) ELCT2-12
- аккумуляторная батарея BTR-11 (установлена внутри аппарата)
- сетевой адаптер/адаптер зарядного устройства ADC-19
- сетевой шнур питания ACC-11
- жёсткий кейс CC-32
- дозатор для спирта AP-01
- отвёртка SD-01
- USB кабель
- диск с программным обеспечением и документацией
- краткое информационное руководство
- гарантийный талон на 3 года гарантии (2 года заводской гарантии + 1 год от Техэнком)

Комплект Fujikura 22S "Kit-A" Standard (более простой скалыватель):
- сварочный аппарат Fujikura 22S
- полуавтоматический скалыватель CT-06A
- запасные электроды (1 пара) ELCT2-12
- аккумуляторная батарея BTR-11 (установлена внутри аппарата)
- сетевой адаптер/адаптер зарядного устройства ADC-19
- сетевой шнур питания ACC-11
- жёсткий кейс CC-32
- дозатор для спирта AP-01
- отвёртка SD-01
- USB кабель
- диск с программным обеспечением и документацией
- краткое информационное руководство
- гарантийный талон на 3 года гарантии (2 года заводской гарантии + 1 год от Техэнком)

Комплект Fujikura 22S Standard (без скалывателя):
- сварочный аппарат Fujikura 22S
- запасные электроды (1 пара) ELCT2-12
- аккумуляторная батарея BTR-11 (установлена внутри аппарата)
- сетевой адаптер/адаптер зарядного устройства ADC-19
- сетевой шнур питания ACC-11
- жёсткий кейс CC-32
- дозатор для спирта AP-01
- отвёртка SD-01
- USB кабель
- диск с программным обеспечением и документацией
- краткое информационное руководство
- гарантийный талон на 3 года гарантии (2 года заводской гарантии + 1 год от Техэнком)



Опции и аксессуары для сварочного аппарата Fujikura 22S

Fujikura ELCT2-12 - Запасные электроды для сварочных аппаратов Fujikura 22S, 21S, 12S и FSM-11S Fujikura ELCT2-12 - Запасные электроды для сварочных аппаратов Fujikura 22S, 12S и FSM-11S



Съёмные держатели серии Fujikura FH-60 для различных типов буфера оптоволокна:

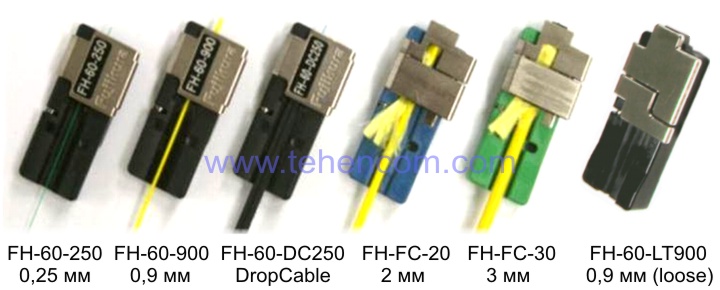

Съёмные держатели волокна для аппарата Fujikura 22S для различных типов оптоволоконных кабелей

- FH-60-250 (для голого оптоволокна 0,25 мм)
- FH-60-900 (для пигтейлов в оболочке 0,9 мм)
- FH-60-DC250 (для голого оптоволокна 0,25 мм в оболочке DropCable)
- FH-FC-20 (для патчкордов в оболочке 2 мм)
- FH-FC-30 (для патчкордов в оболочке 3 мм)
- FH-60-LT900 (для пигтейлов в свободном буфере 0,9 мм)



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей сварочного аппарата для оптоволокна Fujikura 22S, его технических характеристик и режимов работы.

Описание сварочного аппарата для оптоволокна Fujikura 22S (на английском) (2 стр.; 1 МБ)

Сертификат эксклюзивного дистрибьютора компании Fujikura (1 стр.; 1 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Типы аппаратов по методу юстировки (выравнивания) оптических волокон

Влияние износа электродов на качество сварки, процедура замены электродов

В чём различие между скалывателями Fujikura? Какую модель выбрать? Вопросы и ответы

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора сварочного аппарата для оптоволокна, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
