Сертификаторы оптических волокон (оптические тестеры) EXFO MaxTester 940 и 945
модели: MAX-940-ICERT-SM1, MAX-940-ICERT-Q1,
MAX-940-ICERT-Q1-QUAD и MAX-945-ICERT-Q1-QUAD

Максимум функций для быстрой и точной сертификации оптических волокон

Содержание страницы:

Краткое описание

Документация

Похожие модели

Наши ресурсы в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Instagram Канал компании ООО "Техэнком" в YouTube

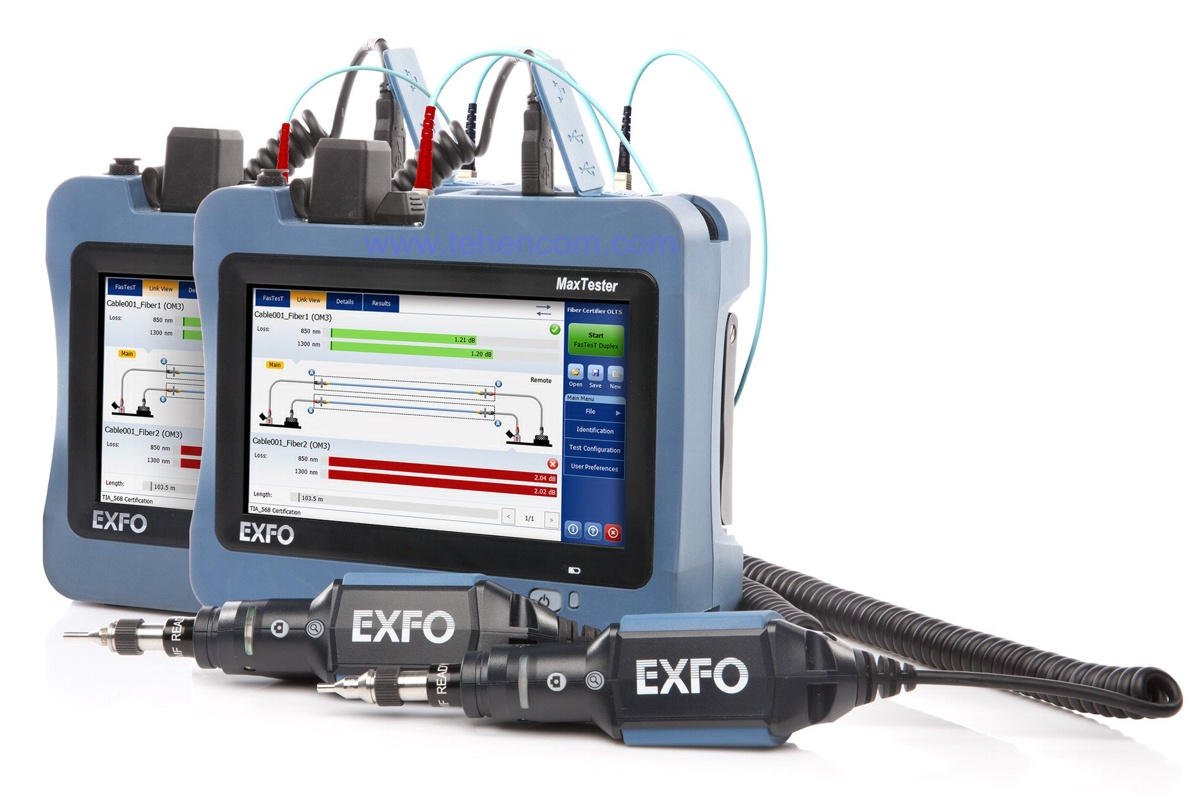

  EXFO MaxTester 940 и MaxTester 945 - портативные сертификаторы оптических волокон, измерители оптических потерь и отражения (модели: MAX-940 и MAX-945)



КРАТКОЕ ОПИСАНИЕ

Автоматические оптические тестеры серии EXFO MaxTester 94x специально предназначены для детального измерения характеристик одномодовых и многомодовых оптических волокон и их сертификации. Приборы этой серии отлично подходят для строительства и последующего обслуживания структурированных кабельных систем (СКС) промышленных предприятий, офисных центров и центров обработки данных (датацентров).

Серия EXFO MaxTester 94x состоит из четырёх моделей. Три модели с номером 940 выполняют все виды измерений, кроме измерения отражения (ORL). Модель MAX-945-ICERT-Q1-QUAD выполняет все виды измерений, включая отражение. Для автоматической сертификации волокон требуется два устройства (по одному на каждом конце волокна). Такой режим работы называется FasTesT, он позволяет всего за 5 секунд выполнить весь набор измерений параметров одного волокна, включая его сертификацию. Полное описание всех характеристик EXFO MaxTester 94x Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Длины волн: 1310 нм и 1550 нм (модель MAX-940-ICERT-SM1).
Длины волн: 850 нм и 1300 нм (модель MAX-940-ICERT-Q1).
Длины волн: 850 нм, 1300 нм, 1310 нм и 1550 нм (модель MAX-940-ICERT-Q1-QUAD).
Длины волн: 850 нм, 1300 нм, 1310 нм и 1550 нм (модель MAX-945-ICERT-Q1-QUAD).
Режимы работы: измерение вносимых потерь, измерение отражения (модель MAX-945), измерение длины волокна, источник излучения, измеритель мощности.
Полный набор двунаправленных тестов оптоволокна за 5 секунд (режим FasTesT).
Автоматическая сертификация волокон на соответствие различным стандартам.
Возможность подключения видеомикроскопов серии EXFO FIP-400B.
Русифицированный интерфейс. 2 ГБ встроенной памяти (150 000 результатов).
Сенсорный широкоформатный экран 17,8 см (разрешение 800 x 480).
Интерфейсы: USB, Ethernet, Wi-Fi (опция RF), Bluetooth (опция RF).
Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса.
Масса: 1,5 кг. Габариты: 166 x 200 x 68 мм. Рабочая температура: от -10°С до +50°С.
Максимум функций для быстрой и точной сертификации оптических волокон



Впечатляющий набор функций для измерений и сертификации оптических волокон

Портативные тестеры серии EXFO MaxTester 94x идеально подходят для проверки качества и сертификации волоконно-оптических систем. Компактный и удобный корпус, большой сенсорный экран, интерфейс пользователя на русском языке, быстрый микропроцессор, ёмкий аккумулятор - всё это позволяет очень эффективно проводить измерения параметров сотен волокон в течение целого рабочего дня.

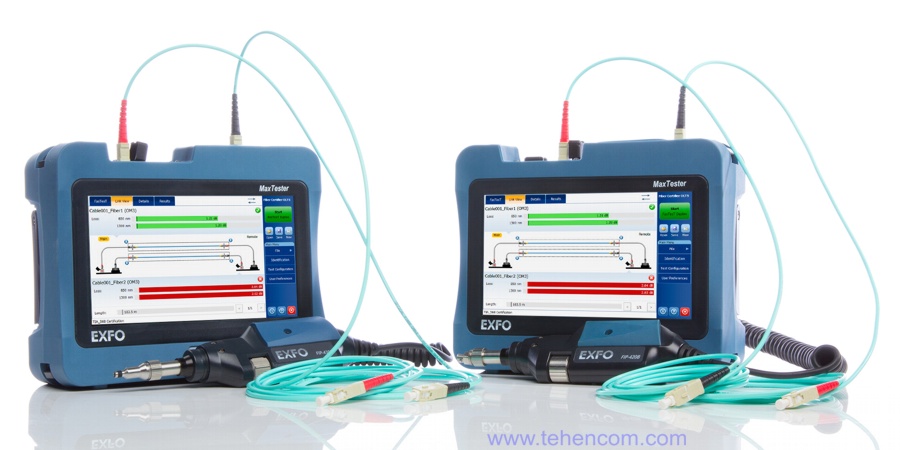

Для работы необходимо два одинаковых прибора - по одному для каждого конца волокна. Во время измерения один прибор выполняет функцию ведущего (на нём задают настройки теста), а второй - ведомого. Оба прибора полностью взаимозаменяемы и отображают полную информацию о ходе самого измерения и его результатах. На этой фотографии показана пара приборов после проведения дуплексного измерения (сразу два волокна). Как Вы видите, информация на их экранах одинаковая и очень подробная, что позволяет инженеру на дальнем конце волокна принимать полноценное участие в ходе работы.

В процессе измерения ведущий и ведомый приборы EXFO MaxTester 94x отображают одинаковую и очень подробную информацию

В процессе измерения ведущий и ведомый приборы EXFO MaxTester 94x отображают одинаковую и очень подробную информацию.



Режим FasTesT Simplex - полная сертификация оптического волокна за 5 секунд

Пара тестеров MaxTester 940 или MaxTester 945 могут всего за 5 секунд полностью измерить параметры одного волокна в двух направлениях и на двух длинах волн. Тестеры MaxTester 940 измерят вносимые потери и длину волокна, а тестеры MaxTester 945 также измерят отражение (ORL - оптические возвратные потери).

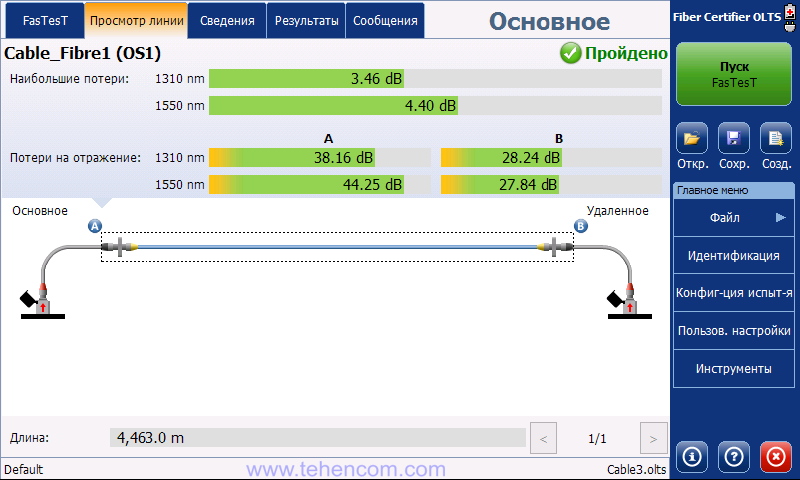

На этом рисунке показан скриншот экрана одного из двух сертификаторов EXFO MaxTester 945 после успешного выполнения теста FasTesT Simplex. Измерялись параметры одного одномодового волокна на двух длинах волн (1310 нм и 1550 нм) и в двух направлениях (от A к B и от B к A). В верхней части экрана для каждой из двух длин волн показаны наибольшие вносимые потери (Insertion Loss): 3,46 дБ на длине волны 1310 нм и 4,40 дБ на длине волны 1550 нм. Немного ниже показаны значения отражения (потери на отражение) для каждой длины волны и для каждого из направлений тестирования - всего четыре значения. В нижней части экрана отображается измеренная длина этого волокна: 4 километра и 463 метра.

Результаты измерений теста FasTesT Simplex пары сертификаторов EXFO MaxTester 945

Результаты измерений теста FasTesT Simplex пары сертификаторов EXFO MaxTester 945.



Режим FasTesT Duplex - сертификация пары оптических волокон за 2,6 секунды

Тест FasTesT Duplex предназначен для сертификации систем, в которых для каждого направления передачи используется отдельное волокно (дуплексная передача). В этом типе теста вносимые потери каждого волокна измеряются только в одном направлении (в направлении передачи данных). Также при выполнении теста FasTesT Duplex измеряется длина волокон, но не измеряется их отражение. Для его проведения требуется пара тестеров EXFO MaxTester 940 или EXFO MaxTester 945. Сам тест очень быстрый - сертификация двух волокон на двух длинах волн выполняется менее чем за 3 секунды.

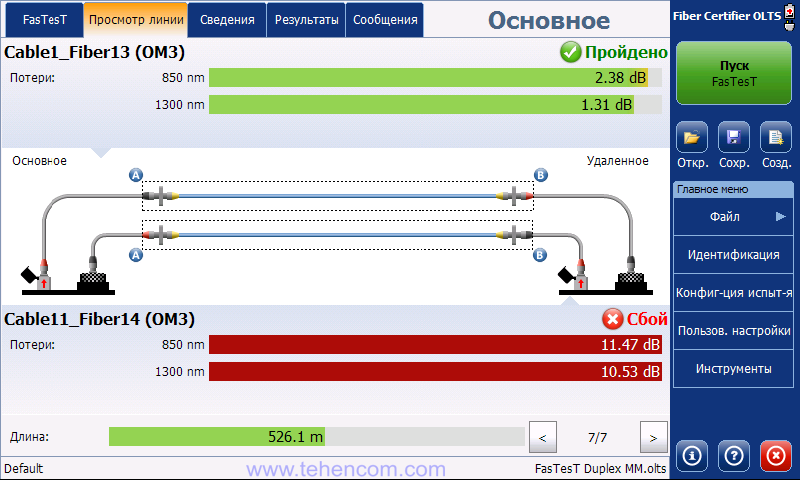

На этом скриншоте показан экран одного из двух сертификаторов EXFO MaxTester 940 после выполнения теста FasTesT Duplex. Измерялись вносимые потери двух многомодовых волокон OM3 на двух длинах волн (850 нм и 1300 нм). Одно волокно (верхнее на скриншоте) измерялось по направлению от A к B, а второе в обратном направлении (от B к A). Первое волокно успешно прошло тест (потери составили 2,38 дБ и 1,31 дБ), а второе волокно оказалось дефектным (потери 11,47 дБ и 10,53 дБ). Внизу отображается длина волокон: 526,1 метр.

Результаты измерений двух многомодовых волокон при помощи теста FasTesT Duplex портативных тестеров EXFO MaxTester 940

Результаты измерений двух многомодовых волокон при помощи теста FasTesT Duplex.

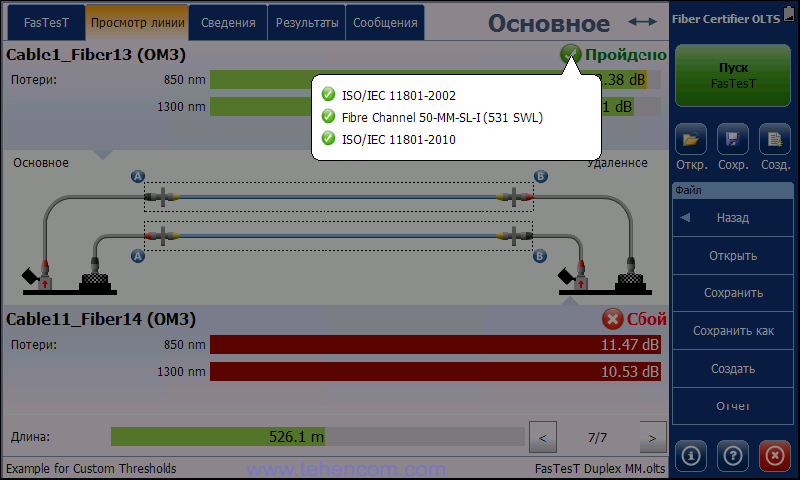

Если нажать на значок "Пройдено", то можно увидеть перечень стандартов, критериям которых соответствуют измеренные параметры соответствующего волокна. Сами стандарты Вы можете выбирать в настройках прибора. Их перечень содержит все необходимые стандарты: как для физического уровня самого волокна, так и для передаваемого протокола и скорости передачи. Как это выглядит, показано на скриншоте ниже.

Если нажать на значок Пройдено сертификатора EXFO MaxTester 940 или EXFO MaxTester 945, то можно увидеть перечень выбранных стандартов

Если нажать на значок "Пройдено", то можно увидеть перечень выбранных стандартов.



Автоматическая проверка оптических коннекторов на соответствие стандартам IEC и IPC

По статистике, собранной ведущими международными операторами, около половины всех отказов оптических сетей связано с загрязнением или дефектами оптических коннекторов. Поэтому, для обеспечения надёжности работы сетей, необходимо внедрение практики стопроцентной проверки и документирования качества всех оптических соединений. Для унификации этого процесса, разработаны международные стандарты IEC и IPC в которых описаны методики и критерии такого тестирования.

Сертификаторы оптических волокон EXFO MaxTester 940 и MaxTester 945 полностью совместимы с серией видеомикроскопов EXFO FIP-400B, которые позволяют менее чем за 10 секунд в полностью автоматическом режиме проводить проверку и документирование состояния оптических коннекторов. Изображение с любого микроскопа серии FIP-400B отображается непосредственно на экране прибора MaxTester, который также обеспечивает его обработку, анализ на соответствие стандартам и документирование результатов.

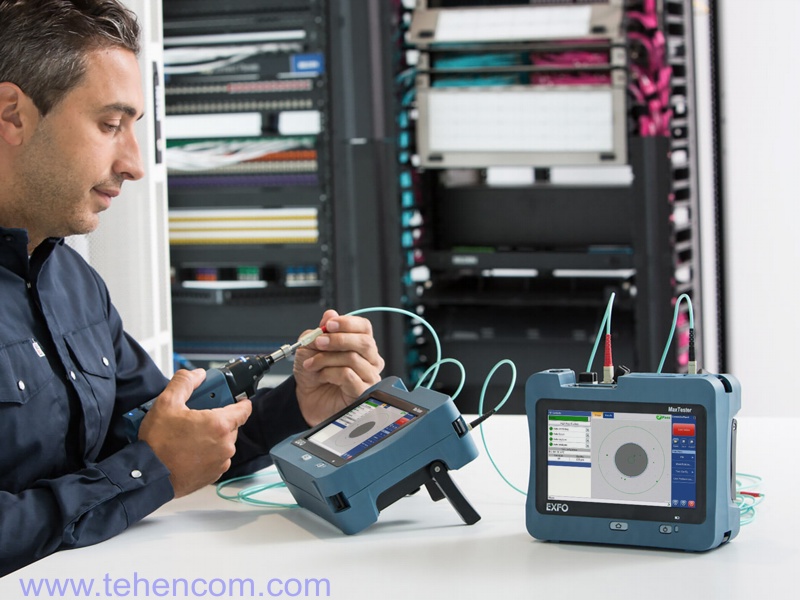

Сертификаторы EXFO MaxTester 94x полностью совместимы с видеомикроскопами EXFO FIP-400B

Сертификаторы EXFO MaxTester 94x совместимы с видеомикроскопами EXFO FIP-400B.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей сертификаторов оптических волокон серии EXFO MaxTester 94x, их технических характеристик и режимов работы.

Описание сертификаторов оптоволокна EXFO MaxTester 94x (на английском) (11 стр.; 2 МБ)

Руководство пользователя сертификаторов оптоволокна EXFO MaxTester 94x (на русском) (167 стр.; 3 МБ)

Общее руководство пользователя приборов серии EXFO MaxTester (на русском) (185 стр.; 7 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Принцип работы оптического рефлектометра, как правильно настроить тест и провести измерение

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора оптического тестера, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
