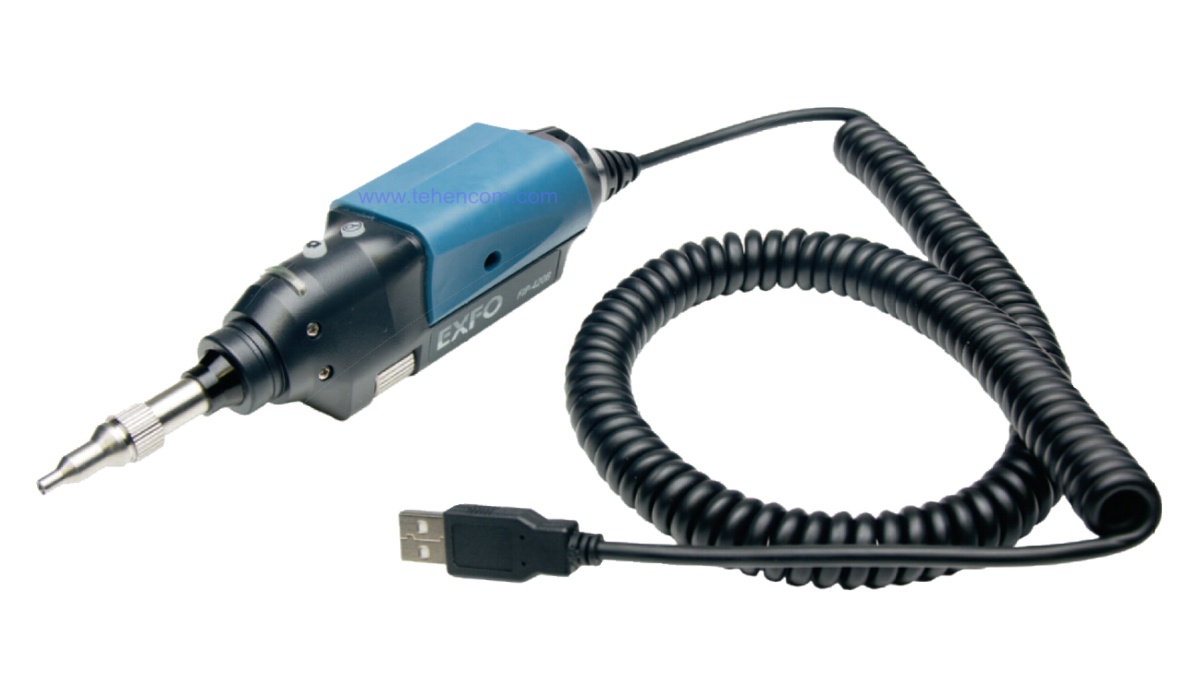

  Видеомикроскопы для оптических патчкордов и патчпанелей серии EXFO FIP-400B. Модели с интерфейсом USB: FIP-410B, FIP-420B и FIP-430B. Модели с интерфейсом Wi-Fi: FIP-425B и FIP-435B.



КРАТКОЕ ОПИСАНИЕ

По статистике, собранной ведущими международными операторами, около половины всех отказов оптических сетей связано с загрязнением или дефектами оптических коннекторов. Поэтому, для обеспечения надёжности работы сетей, необходимо внедрение практики стопроцентной проверки и документирования качества всех оптических соединений. Разработаны международные стандарты IEC и IPC в которых описана методика и критерии такого тестирования. Видеомикроскопы серии EXFO FIP-400B оптимально подходят для решения этой задачи и позволяют менее чем за 10 секунд в полностью автоматическом режиме проводить проверку и документирование состояния оптических коннекторов. Полное описание всех характеристик микроскопов серии EXFO FIP-400B Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Три степени увеличения, подключение по USB (модель FIP-410B).
Три степени увеличения, автоцентровка, автопроверка по IEC и IPC, USB (модель FIP-420B).
Три степени увеличения, автоцентровка, автопроверка по IEC и IPC, Wi-Fi (модель FIP-425B).
Три степени увеличения, автоцентровка, автофокус, автопроверка по IEC и IPC, USB (модель FIP-430B).
Три степени увеличения, автоцентровка, автофокус, автопроверка по IEC и IPC, Wi-Fi (модель FIP-435B).
С помощью сменных насадок может подключаться к патчкордам и патчпанелям таких типов: FC, SC, LC, ST, E2000, MPO/MTP/MTPA, MT-RJ, MU, LX-5, D4, Lemo, ODC и др.
Безопасен для глаз. Поддерживается прямая (UPC) и угловая (APC) полировка торцов коннекторов.
Автопроверка чистоты и качества коннекторов по международным стандартам IEC и IPC.
Микроскоп может подключаться к измерительным платформам и рефлектометрам EXFO, к специальному дисплею EXFO MAX-FIP или к любому компьютеру с интерфейсом USB. Модели FIP-425B и FIP-435B также могут подключаться к планшетам и смартфонам по Wi-Fi.
USB модели: масса 0,3 кг; габариты: 47 x 42 x 162 мм. Рабочая температура: от -10°С до +50°С.
Wi-Fi модели: масса 0,3 кг; габариты: 55 x 39 x 207 мм. Рабочая температура: от -10°С до +40°С.
Незаменимый помощник при работе с оптическими сетями

Хотите посмотреть полный список? Переходите на главную страницу по оптическим микроскопам.



Видеообзор микроскопа для оптических коннекторов EXFO FIP-435B

В этом видео подробно показаны особенности видеомикроскопа для оптических коннекторов EXFO FIP-435B. Модель FIP-435B является самой функциональной из серии видеомикроскопов EXFO FIP-400B и обеспечивает: три степени увеличения, автоцентровку, автофокус, автоматическую проверку качества коннекторов по стандарту IEC 61300-3-35, а также беспроводное подключение по Wi-Fi.

Про этот микроскоп рассказывает технический специалист компании EXFO. Несмотря на то, что видео на английском языке, в нём можно увидеть, как выполнять все настройки программы и непосредственно сам микроскоп. Если хотите посмотреть работу функций автофокуса и автопроверки, то начинайте смотреть с 9-ой минуты и 30-ой секунды.

Видеообзор микроскопа для оптических коннекторов EXFO FIP-435B.



ПОДРОБНОЕ ОПИСАНИЕ

EXFO FIP-400B – это серия цифровых видеомикроскопов, содержащая все необходимые функции для проверки и документирования качества коннекторов оптических патчкордов и оптических патчпанелей. Серия EXFO FIP-400B является развитием предыдущей очень удачной линейки микроскопов EXFO FIP-400 и включает несколько новых функций, например три степени увеличения (вместо двух), автоматическое наведение фокуса и две модели с Wi-Fi подключением.

Серия содержит пять моделей, четыре из которых могут выполнять автоматическую проверку состояния оптических коннекторов на соответствие требованиям стандартов IEC и IPC. Автоматический тест занимает менее 10 секунд, его результат вместе с фотографией коннектора выводится на экран устройства индикации. Кроме того, на корпусе этих четырёх моделей установлен большой светодиодный индикатор, визуально дублирующий результат такого тестирования: зелёный или красный.

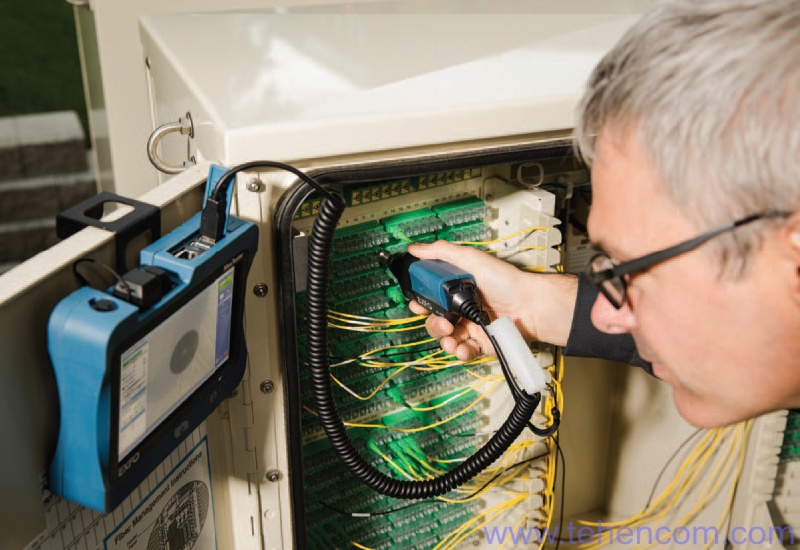

На этой фотографии показана модель микроскопа EXFO FIP-430B, которая подключена к устройству индикации EXFO MAX-FIP с большим сенсорным экраном и достаточным объёмом флеш памяти для сохранения фотографий оптических коннекторов и результатов их проверки на соответствие стандартам.

Оптический микроскоп EXFO FIP-430B вместе с устройством индикации EXFO MAX-FIP

Оптический микроскоп EXFO FIP-430B вместе с устройством индикации EXFO MAX-FIP.



Автоматическая проверка коннекторов на соответствие стандартам IEC и IPC

Если оптический коннектор сильно загрязнён или поцарапан, то сразу понятно, что его надо очистить или заменить. Но в ситуации, когда коннектор "почти" чистый или "слегка" с дефектами очень трудно принять правильное решение. Для примера, посмотрите на это изображение оптического коннектора. На первый взгляд он выглядит нормальным, но из-за того, что незначительные дефекты расположены в критически важной центральной области, этот коннектор не отвечает требованиям стандарта IEC 61300-3-35.

Этот пример показывает, насколько важна автоматическая проверка, которая позволяет значительно ускорить процесс и, самое главное, свести к минимуму человеческий фактор ошибки. Модели видеомикроскопов EXFO FIP-420B, FIP-425B, FIP-430B и FIP-435B могут выполнять полностью автоматическую проверку по стандартам IEC и IPC, а также по критериям, заданным пользователем. Чтобы включить эту функцию в программе ConnectorMax2 необходимо установить крестик напротив пункта Auto analysis (см. скриншот ниже).

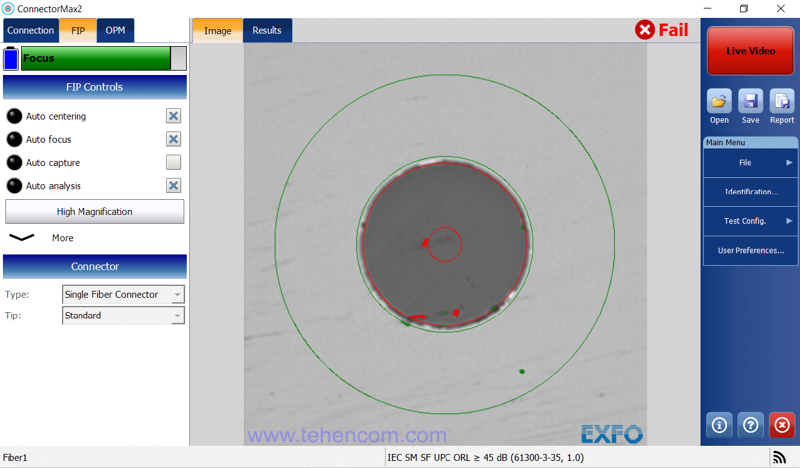

Этот оптический коннектор выглядит как хороший, но после проверки микроскопом EXFO FIP-400B оказывается не соответствующим требованиям стандарта IEC 61300-3-35

Этот коннектор выглядит как хороший, но не отвечает требованиям стандарта IEC 61300-3-35.



Прямо на корпусе видеомикроскопов серии EXFO FIP-400B расположен яркий светодиод, показывающий состояние теста. Синий цвет означает, что микроскоп находится в процессе работы, зелёный цвет означает, что состояние коннектора проанализировано и он отвечает выбранным критериям, красный цвет означает, что только что протестированный коннектор не отвечает выбранным критериям.

Такая цветовая индикация удобна, когда Вы тестируете ODF с сотнями оптических разъёмов и Вам можно не смотреть на экран прибора, а просто переключать микроскоп из порта в порт до тех пор, пока не загорится красный индикатор, означающий, что текущий коннектор нуждается в чистке или замене.

На корпусе микроскопов EXFO FIP-400B установлен светодиод, показывающий состояние теста

На корпусе микроскопов EXFO FIP-400B установлен светодиод, показывающий состояние теста.



Автоматическая фокусировка в моделях EXFO FIP-430B и EXFO FIP-435B

Большинство моделей выпускаемых микроскопов имеют ручную настройку фокуса с помощью специального регулятора. С одной стороны это упрощает и удешевляет конструкцию микроскопа, но, с другой стороны, требует от специалиста каждый раз аккуратно и точно регулировать фокус, добиваясь чёткого изображения.

Но, как показали исследования, при ручной настройке фокуса, значительный процент анализируемых коннекторов оказывается слегка не в фокусе, а это легко может приводить к смазыванию изображения небольших дефектов и признанию бракованного коннектора годным.

На этой фотографии показан один и тот же оптический коннектор. В верхней части фотографии коннектор слегка не в фокусе. Результат его анализа показал, что он соответствует стандарту (PASS) так как изображение мелких дефектов полностью смазано и программа их не может учесть. В нижней части фотографии этот коннектор точно в фокусе. При этом проявились мелкие дефекты (крупинки загрязнения и наклонная царапина в центральной части) и программа автоматического анализа признала этот оптический коннектор не соответствующим стандарту (FAIL). Этот пример демонстрирует преимущество видеомикроскопов EXFO FIP-430B и EXFO FIP-435B с автоматическим наведением фокуса над более простыми моделями.

Неточное наведение фокуса может привести к признанию годным плохого оптического коннектора. Модели EXFO FIP-430B и EXFO FIP-435B позволяют решить эту проблему.

Неточное наведение фокуса может привести к признанию годным плохого коннектора.



Автоматическое центрирование изображения в моделях FIP-420B, FIP-425B, FIP-430B и FIP-435B

Если у видеомикроскопа нет автоцентровки изображения, то при подключении оптического коннектора к такой модели его изображение практически всегда окажется смещённым к какому-то краю экрана, а часто получается так, что часть коннектора вообще выходит за пределы экрана. Чтобы вручную отцентрировать изображение, приходится слегка менять положение микроскопа, сдвигая изображение ближе к центру. Это, конечно, неудобно и занимает время.

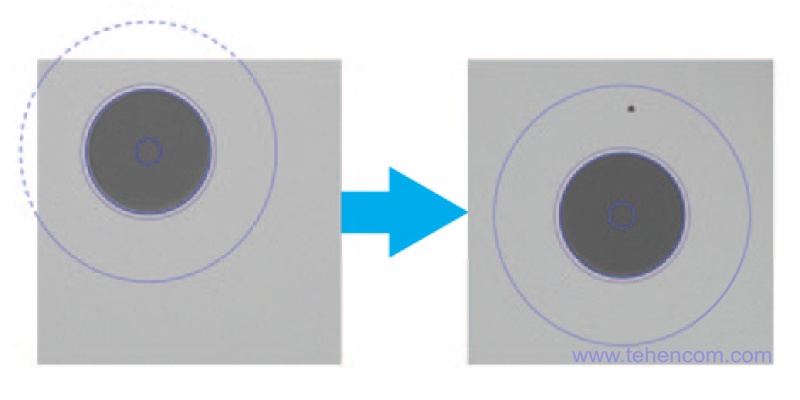

Четыре из пяти моделей микроскопов серии EXFO FIP-400B имеют функцию автоцентрирования изображения коннектора. Достаточно просто подключить коннектор к микроскопу и он отобразится точно по центру экрана. Эта функция не только экономит время специалиста, но и помогает корректному проведению анализа загрязнений и дефектов оптических коннекторов, так как становятся видимыми области, находящиеся дальше от центра.

Четыре модели цифровых видеомикроскопов серии EXFO FIP-400B имеют функцию автоцентрирования изображения оптического коннектора

Четыре модели серии EXFO FIP-400B имеют функцию автоцентрирования изображения.



Все микроскопы серии EXFO FIP-400B имеют три степени увеличения

Все пять моделей видеомикроскопов серии EXFO FIP-400B обеспечивают три степени увеличения. Эта уникальная функция позволяет обнаружить загрязнения, находящиеся на периферии оптического коннектора. Такие загрязнения опасны тем, что, находясь вдали от сердцевины волокна и никак не влияя на прохождение оптического сигнала, они со временем могут сместиться ближе к центру и привести к внезапному нарушению передачи информации. Такое смещение может произойти под влиянием вибрации, избыточной влажности, температурных циклов нагрев-охлаждение или простого переподключения коннектора.

При низком увеличении на экран выводится область 912 на 912 мкм, что позволяет увидеть практически всю феррулу коннектора LC, диаметр которого равен 1,25 мм (то есть 1 250 мкм). При среднем увеличении область обзора составляет 608 на 608 мкм. При сильном увеличении область обзора равна 304 на 304 мкм. Сильное увеличение позволяет в деталях рассмотреть оболочку оптоволокна (её диаметр равен 125 мкм) и центральную, светопроводящую область, которая для одномодового волокна равняется 9 мкм.

На фотографии ниже показан один и тот же оптический коннектор при трёх уровнях увеличения. Тёмный круг на каждом изображении - это оболочка оптического волокна, диаметром 125 мкм. На левом изображении видны частицы грязи, которые не попадают в область обзора обычных микроскопов. Правое изображение, с высоким уровнем увеличения, используется для обнаружения и анализа дефектов и загрязнений в критически важной, центральной области оптоволокна.

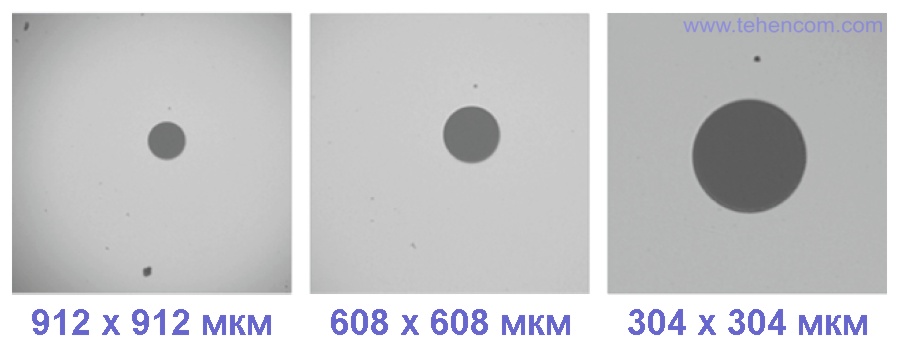

Три степени увеличения видеомикроскопов серии EXFO FIP-400B

Три степени увеличения видеомикроскопов серии EXFO FIP-400B.



Проверка MPO, MTP и других типов однорядных и многорядных коннекторов

В датацентрах и крупных офисных СКС всё чаще применяются оптические коннекторы MPO, MTP и подобные им многорядные и однорядные разъёмы, позволяющие в одном гнезде соединять десятки оптических волокон. Несомненным преимуществом таких коннекторов является высокая плотность соединений на единицу занимаемой площади. Однако выполнять проверку и чистку этих коннекторов значительно сложнее, чем классических, содержащих одно волокно.

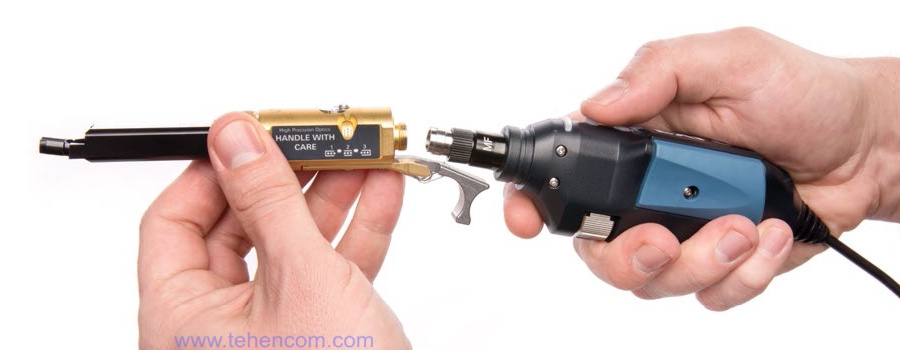

Видеомикроскопы серии EXFO FIP-400B, при установке соответствующей насадки, позволяют тестировать такие коннекторы. На фотографии ниже показан пример проверки коннектора MPO, содержащего 32 волокна (два ряда по 16 волокон в каждом). При анализе такого коннектора индивидуально для каждого волокна сохраняется фотография и результат проверки на соответствие стандарту. После этого вся информация сводится в настраиваемый пользователем отчёт. Во время анализа, в нижней части экрана показывается вердикт по каждому из волокон. В этом примере 5 из 32 волокон не прошли проверку.

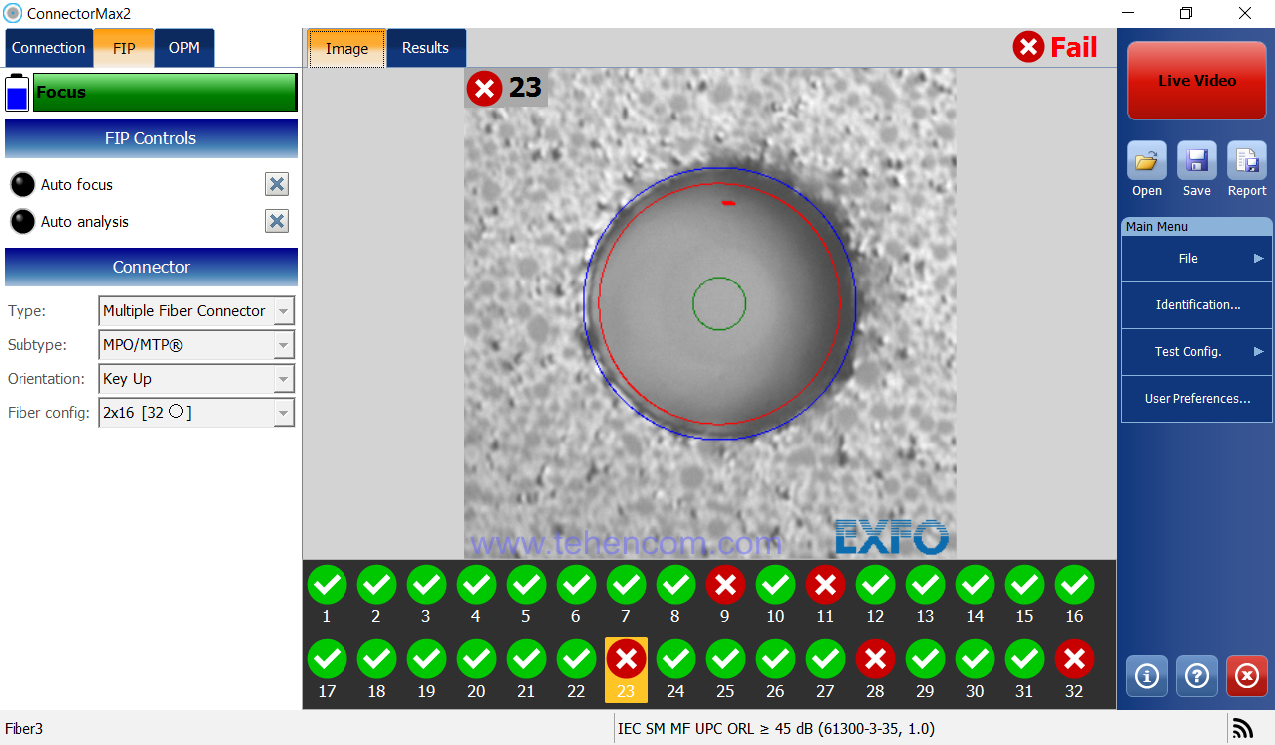

Проверка коннектора MPO, содержащего 32 волокна, с помощью микроскопа серии EXFO FIP-400B

Проверка коннектора MPO, содержащего 32 волокна, с помощью микроскопа серии EXFO FIP-400B.
Нажмите на фотографию для увеличения изображения.



Отличия пяти моделей оптических микроскопов серии EXFO FIP-400B

В этой таблице перечислены возможности пяти моделей видеомикроскопов EXFO FIP-400B. Самая простая модель FIP-410B имеет три степени увеличения, показывает видеоизображение торца коннектора в реальном времени и может сохранять фотографии в память устройства. Более функциональная модель FIP-420B дополнительно может выполнять автоцентровку изображения, проводить оценку качества коннектора на соответствие стандартам и имеет на корпусе цветовой индикатор "годен / не годен". Самая функциональная модель FIP-430B дополнительно может выполнять фокусировку изображения, устраняя необходимость ручных манипуляций. С моделью FIP-430B вся работа выполняется полностью автоматически.

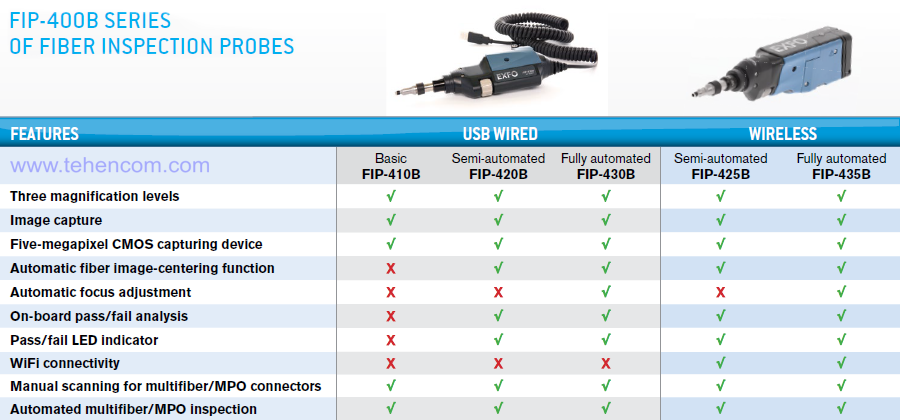

Возможности пяти моделей видеомикроскопов EXFO FIP-400B

Возможности пяти моделей видеомикроскопов EXFO FIP-400B.



Две беспроводные модели FIP-425B и FIP-435B ещё больше увеличивают возможности и удобство работы, так как исключают физическое соединение между видеомикроскопом и устройством отображения. На практике значительно удобнее подключаться к оптическому оборудованию, держа в руках лёгкий и компактный микроскоп без всяких проводов. Далее на этой странице в разделе Документация приводятся подробные характеристики этой серии с большим количеством фотографий и примеров применения.



Устройства индикации для микроскопов серии EXFO FIP-400B

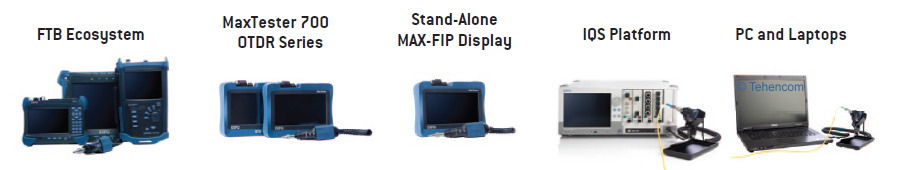

Для просмотра изображения, поступающего с микроскопов серии EXFO FIP-400B, необходимо устройство индикации. Три модели серии, оснащённые интерфейсом USB (FIP-410B, FIP-420B и FIP-430B), можно подключать к персональному компьютеру, к измерительным платформам FTB-1, FTB-2 и FTB-4, к рефлектометрам серии MaxTester, к специальному устройству обработки и индикации EXFO MAX-FIP или к лабораторной модульной платформе EXFO IQS.

Устройства индикации для микроскопов с USB интерфейсом (FIP-410B, FIP-420B и FIP-430B)

Устройства индикации для микроскопов с USB интерфейсом (FIP-410B, FIP-420B и FIP-430B).



Две модели серии, оснащённые интерфейсом Wi-Fi (FIP-425B и FIP-435B), можно подключать к любому смартфону или планшету под управлением Android или iOS. Перед подключением микроскопа, скачайте и установите на устройство бесплатное приложение ConnectorMax2, функционал которого аналогичен возможностям программы ConnectorMax2 для операционной системы Windows.

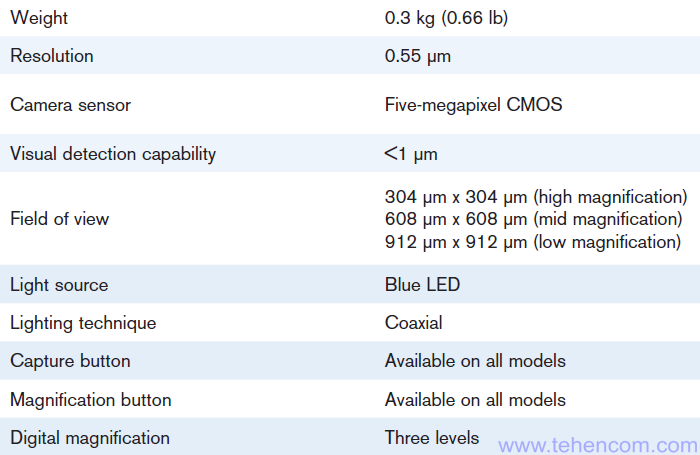

Технические характеристики оптических микроскопов серии EXFO FIP-400B

Технические характеристики оптических микроскопов серии EXFO FIP-400B

На рисунке выше показаны самые главные характеристики видеомикроскопов для оптоволокна серии EXFO FIP-400B. Полный перечень технических характеристик в формате PDF Вы можете скачать ниже на этой странице в разделе Документация.



Комплект поставки оптических микроскопов серии EXFO FIP-400B

Наименование Краткое описание
EXFO FIP-410B Видеомикроскоп. Три степени увеличения, подключение по USB.
или
EXFO FIP-420B Видеомикроскоп. Три степени увеличения, автоцентровка, автопроверка по IEC и IPC, подключение по USB.
или
EXFO FIP-425B Видеомикроскоп. Три степени увеличения, автоцентровка, автопроверка по IEC и IPC, подключение по Wi-Fi. Также включает: аккумулятор, кабель USB - Micro USB, зарядное устройство USB.
или
EXFO FIP-430B Видеомикроскоп. Три степени увеличения, автоцентровка, автофокус, автопроверка по IEC и IPC, подключение по USB.
или
EXFO FIP-435B Видеомикроскоп. Три степени увеличения, автоцентровка, автофокус, автопроверка по IEC и IPC, подключение по Wi-Fi. Также включает: аккумулятор, кабель USB - Micro USB, зарядное устройство USB.
плюс ко всем моделям:

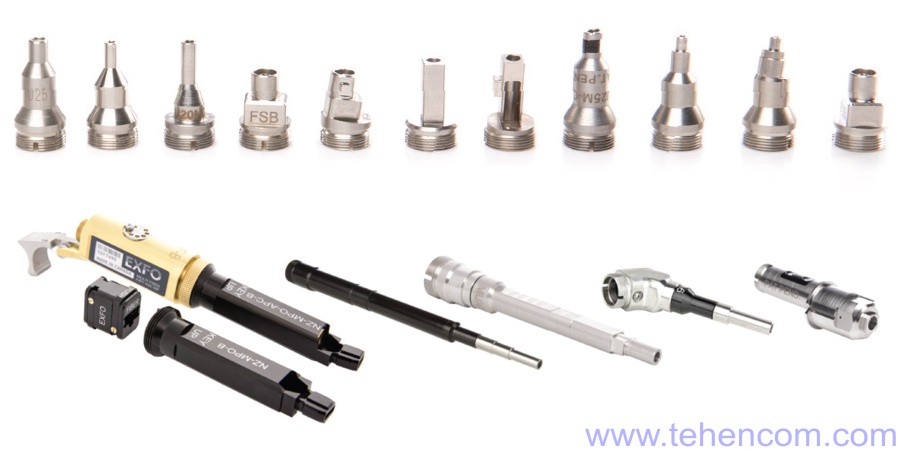

FIPT-400-FC-SC Насадка для патчпанелей FC и SC с полировкой UPC. При заказе может быть заменена на насадку для патчпанелей SC(APC).
FIPT-400-U25M Универсальная насадка для патчкордов с феррулой 2,5 мм (FC, SC, ST и др.) с полировкой UPC. При заказе может быть заменена на универсальную насадку для патчкордов с феррулой 2,5 мм и полировкой APC.
FIPT-BOX Пластиковый футляр для насадок
GP-2175 Защитный пластиковый колпачок для микроскопа
GP-10-094 Мягкая сумка для переноски
- Диск с программным обеспечением ConnectorMax2 и руководством пользователя на английском языке (в электронном виде)
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)

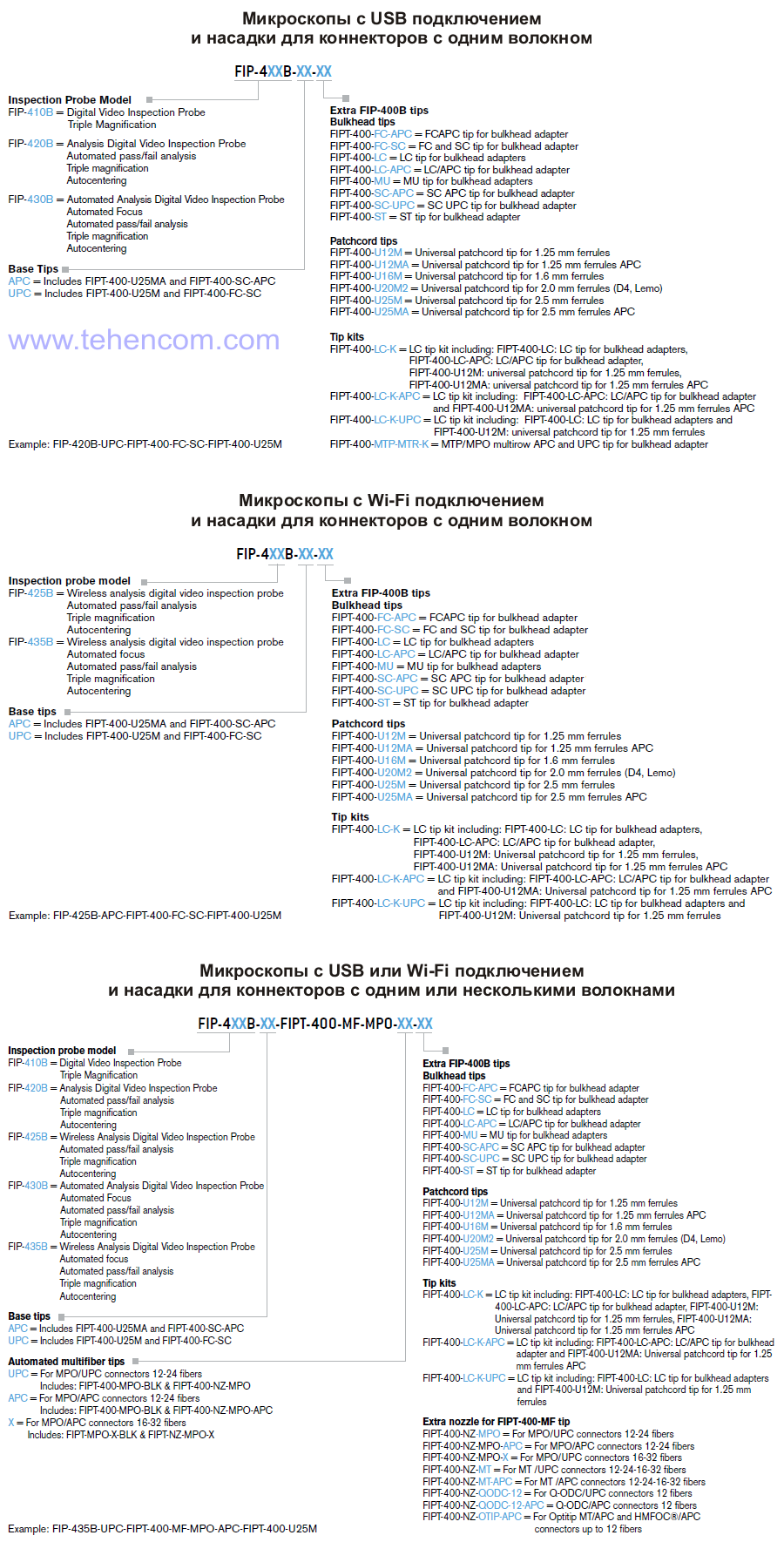

Основные опции для оптических микроскопов серии EXFO FIP-400B

Основные опции для оптических микроскопов серии EXFO FIP-400B

Основные опции для оптических микроскопов серии EXFO FIP-400B.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей серии оптических видеомикроскопов EXFO FIP-400B, их технических характеристик и режимов работы.

Описание и характеристики микроскопов EXFO FIP-400B с USB (на английском) (9 стр.; 2 МБ)

Описание и характеристики микроскопов EXFO FIP-400B с Wi-Fi (на английском) (12 стр.; 2 МБ)

Руководство пользователя микроскопов EXFO FIP-400B (на английском) (178 стр.; 3 МБ)

Сменные насадки для микроскопов EXFO FIP-400B (на английском) (6 стр.; 7 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Тестирование сетей 40G, 100G, 200G и 400G - подробное руководство

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора оптического микроскопа, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Полезные ссылки по этой тематике

EXFO MaxTester 720C и 730C - компактные сенсорные оптические рефлектометры OTDR на 36 дБ и 39 дБ EXFO MaxTester 720C и 730C - компактные сенсорные рефлектометры на 36 дБ и 39 дБ

EXFO FTB-1 Pro - компактная модульная измерительная платформа EXFO FTB-1 Pro - компактная модульная измерительная платформа

EXFO FTB-2 Pro - модульная измерительная платформа для расширенного анализа оптоволоконных линий и протоколов передачи данных EXFO FTB-2 Pro - модульная измерительная платформа (2 слота)

EXFO FTB-4 Pro - модульная измерительная платформа для полного анализа оптоволоконных линий и протоколов передачи данных EXFO FTB-4 Pro - модульная измерительная платформа (4 слота)
