Портативный анализатор АФУ, волноводов, кабелей и антенн
Anritsu Site Master S820E (от 1 МГц до 8, 14, 20, 30 или 40 ГГц)

Лучшее портативное решение для тестирования АФУ и волноводов до 40 ГГц

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Портативный анализатор АФУ, волноводов, кабелей и антенн Anritsu S820E (от 1 МГц до 8, 14, 20, 30 или 40 ГГц) - серия Site Master (сайтмастер)



КРАТКОЕ ОПИСАНИЕ

Серия портативных анализаторов АФУ (антенно-фидерных устройств), волноводов, кабелей и антенн S820E американской компании Anritsu представляет собой приборы идеально приспособленные для проведения измерений непосредственно на объекте. Кроме портативности и широкого диапазона рабочих температур (от -10°С до +55°С), анализаторы серии Anritsu S820E обладают превосходными техническими характеристиками (диапазон частот до 40 ГГц, динамический диапазон до 110 дБ). В этих приборах применяются многие технологии, реализованные в векторном анализаторе цепей премиум класса Anritsu VectorStar. Серия S820E включает 5 моделей, отличающихся верхним частотным диапазоном: до 8 ГГц, до 14 ГГц, до 20 ГГц, до 30 ГГц, до 40 ГГц. Также приборы серии S820E могут быть оснащены опцией векторного анализатора цепей (опция S820E-0440) и опцией векторного вольтметра (опция S820E-0441).

Области применения:
- радары (РЛС)
- сети сотовой связи
- системы, содержащие волноводные и коаксиальные тракты
- исследование, разработка и производство устройств с рабочим диапазоном до 40 ГГц
- авиакосмическая и оборонная промышленность

Основные характеристики:
Частота: 1 МГц – 8 ГГц (модель S820E-0708 с разъёмами N(f)).
Частота: 1 МГц – 14 ГГц (модель S820E-0714 с разъёмами N(f)).
Частота: 1 МГц – 20 ГГц (модель S820E-0720 с усиленными разъёмами K(m)).
Частота: 1 МГц – 30 ГГц (модель S820E-0730 с усиленными разъёмами K(m)).
Частота: 1 МГц – 40 ГГц (модель S820E-0740 с усиленными разъёмами K(m)).
Скорость измерения: 650 мкс на точку. Динамический диапазон: 100 дБ.
Измерения (1 порт): КСВ, обратные потери (return loss), расстояние до повреждения
(по КСВ и обратным потерям), потери в кабеле, фаза, диаграмма Смита.
Измерения (2 порта): передаточная характеристика, потери в кабеле.
Режимы калибровки: коаксиальный (OSL, SOLT) и волноводный (SSL, SSLT).
Высокоточный измеритель мощности (требуется внешний датчик серии MA241xxA).
Векторный анализатор цепей (опция S820E-0440): измерение S11, S21, S22, S12.
Векторный вольтметр (опция S820E-0441): измерение отношений A/B и B/A.
Сенсорный экран 21,3 см (разрешение 800 x 600). Интерфейсы: USB, Ethernet.
Время автономной работы от встроенного аккумулятора: 6 часов.
Масса: 3 кг. Габариты: 273 x 199 x 91 мм. Рабочая температура: от -10°С до +55°С.
Лучшее портативное решение для тестирования АФУ и волноводов до 40 ГГц



ПОДРОБНОЕ ОПИСАНИЕ

В начале 2014 года американская компания Anritsu представила Site Master S820E - первый в мире портативный СВЧ-анализатор кабелей и антенн в диапазоне до 40 ГГц. Этот прибор позволяет компании Anritsu по-прежнему удерживать лидирующее положение, которого она достигла, выпустив первый широкополосный (до 20 ГГц) анализатор семейства Site Master более 15 лет назад. Помимо охвата впечатляющего диапазона частот от 1 МГц до 40 ГГц, новый Site Master S820E обеспечивает лучшие в отрасли показатели динамического диапазона, направленности и надёжности, что позволяет техническим специалистам, проводить высокоточные измерения как в лаборатории, так и непосредственно на объекте.

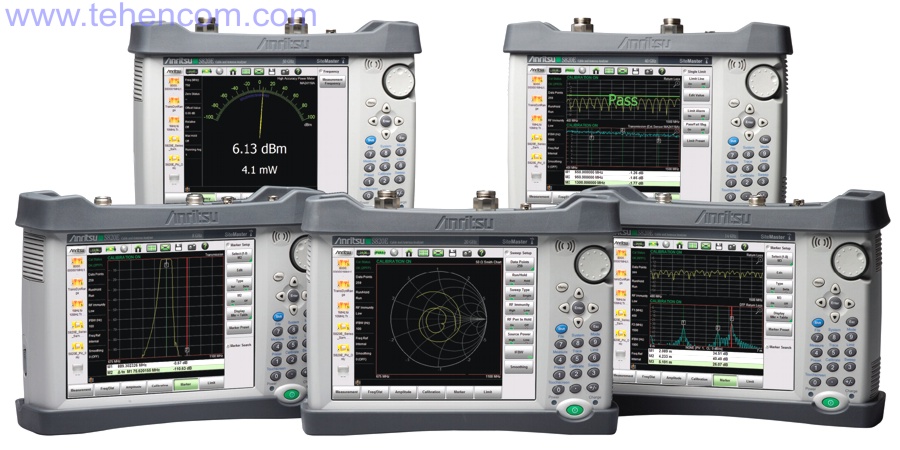

Серия Anritsu S820E включает 5 моделей, отличающихся верхним частотным диапазоном: до 8 ГГц, до 14 ГГц, до 20 ГГц, до 30 ГГц, до 40 ГГц

Серия Anritsu S820E включает 5 моделей, отличающихся верхним частотным диапазоном:
до 8 ГГц, до 14 ГГц, до 20 ГГц, до 30 ГГц, до 40 ГГц.



Благодаря динамическому диапазону в 110 дБ вплоть до 40 ГГц прибор Site Master S820E, даже при работе в полевых условиях, обеспечивает эффективность, которая обычно достигается только при использовании стационарного оборудования, что позволяет решать измерительные задачи, присущие современным беспроводным сетям. Лучшее в классе разрешение по частоте, составляющее 1 Гц, предоставляет пользователям обширные возможности для проведения измерений. Широкий диапазон частот обеспечивает высокую разрешающую способность по расстоянию, то есть возможность проводить более точные измерения расстояния до неоднородности (DTF).

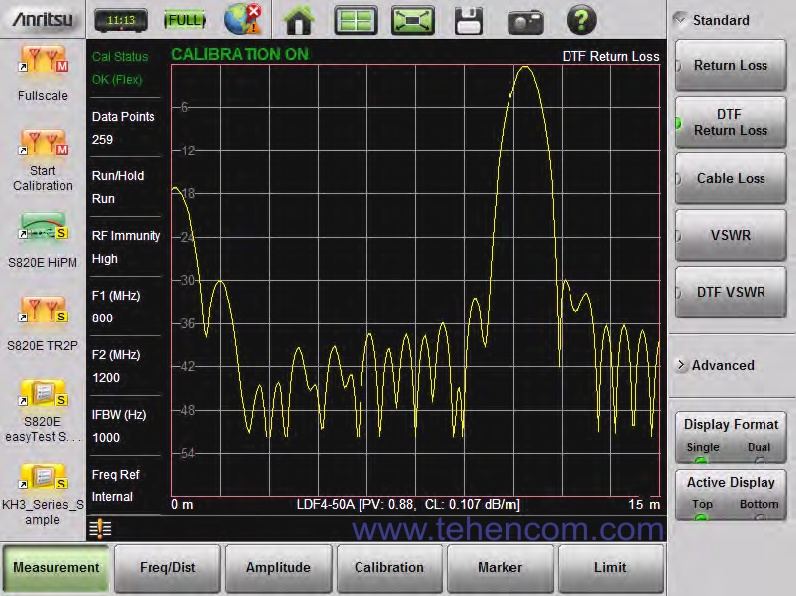

Пример экрана анализатора Anritsu S820E в режиме измерения расстояния до неоднородности

Пример экрана анализатора Anritsu S820E в режиме измерения расстояния до неоднородности.



Мощный процессор, встроенный в Site Master S820E, обеспечивает скорость развертки анализатора 650 мкс на точку, что повышает эффективность измерений. За счет отличных параметров направленности, Anritsu S820E обеспечивает максимальную точность, возможную для портативного анализатора. В отличие от других портативных СВЧ-анализаторов кабелей и антенн, прибор также защищен от влияния ВЧ-помех до +17 дБм. Это позволяет пользователям добиваться стабильных и точных результатов измерений в самых неблагоприятных радиоусловиях.

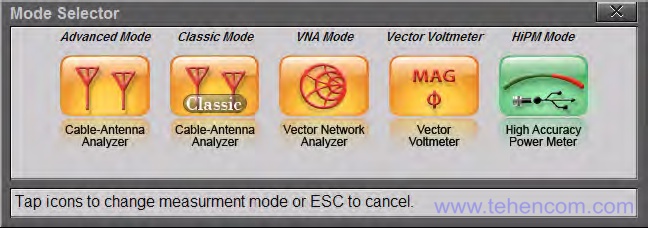

Основные режимы работы анализатора Anritsu S820E: анализатор АФУ (классический и расширенный), анализатор цепей, векторный вольтметр и измеритель мощности

Основные режимы работы анализатора Anritsu S820E: анализатор АФУ (классический и расширенный), анализатор цепей, векторный вольтметр и измеритель мощности.



Анализатор Anritsu Site Master S820E, предназначенный для тестирования коаксиальных и волноводных систем, позволяет выполнять все основные измерения однопортовых устройств, такие как: обратные потери, коэффициент стоячей волны по напряжению, потери в кабеле, расстояние до неоднородности (DTF), фаза, а также создавать круговую диаграмму полных сопротивлений. Кроме того, Site Master S820E позволяет выполнять измерение параметров коэффициента передачи и проверку потерь в кабеле для двухпортовых устройств. Совместно с анализатором поставляется программа Anritsu easyTest Tools, которая позволяет стандартизировать тесты для проведения повторяющихся измерений, а также программа Anritsu Line Sweep Tools, упрощающая формирование отчетов.

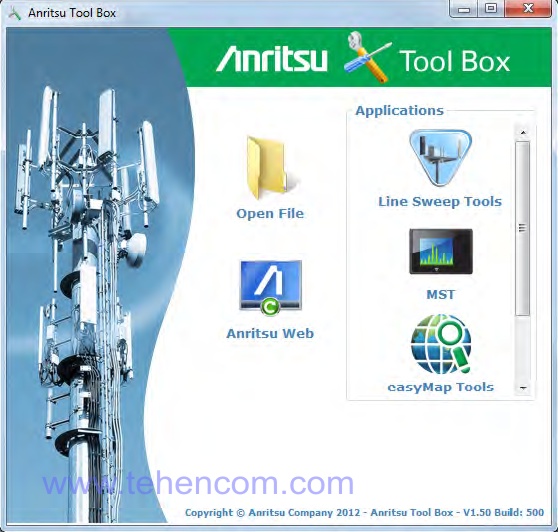

Анализатор Anritsu S820E поставляется с набором программ для ПК, которые позволяют выполнять хранение и обработку результатов измерений на компьютере

Анализатор Anritsu S820E поставляется с набором программ для ПК, которые позволяют выполнять хранение и обработку результатов измерений на компьютере.



Режим векторного анализатора цепей (опция S820E-0440)

При наличии опции S820E-0440, в анализаторе волноводов, кабелей и антенн Anritsu S820E добавляется режим векторного анализатора электрических цепей. При этом становится возможным измерение всех S-параметров двухпортовых систем (S11, S21, S22, S12) и анализ во временной области с возможностью стробирования. В режиме анализатора цепей результаты измерений могут одновременно отображаться на нескольких графиках (до 4).

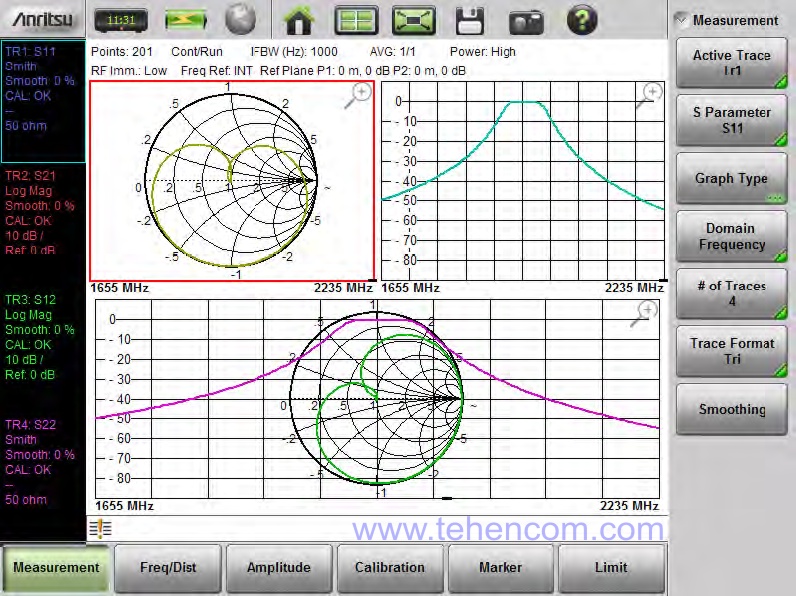

Пример экрана прибора Anritsu S820E в режиме векторного анализатора цепей. На экране одновременно отображаются все 4 S-параметра тестируемого устройства

Пример экрана прибора Anritsu S820E в режиме векторного анализатора цепей.
На экране одновременно отображаются все 4 S-параметра тестируемого устройства.



Режим векторного вольтметра (опция S820E-0441)

При наличии опции S820E-0441, в анализаторе волноводов, кабелей и антенн Anritsu S820E добавляется режим векторного вольтметра, что позволяет, при необходимости, использовать его вместо устаревших векторных вольтметров. Благодаря функции измерения отношения сигналов A/B и B/A, прибор S820E представляет собой компактное, надёжное и экономичное решение для инженеров и наладчиков, которым требуется проводить измерения при развертывании, монтаже и обслуживании беспроводных сетей.

При использовании режима измерения отношения сигналов A/B и B/A уникальная функция автоподстройки прибора S820E позволяет выполнять синхронизацию от внешнего опорного источника, сигнал которого может находиться на отстройке до ±100 кГц от выбранной частоты, без необходимости расширения полосы пропускания по ПЧ или установки общего опорного сигнала 10 МГц. Входная чувствительность опорных приемников A или B автоматически изменяется от +5 дБм до -60 дБм, что превосходит возможности традиционных векторных вольтметров.

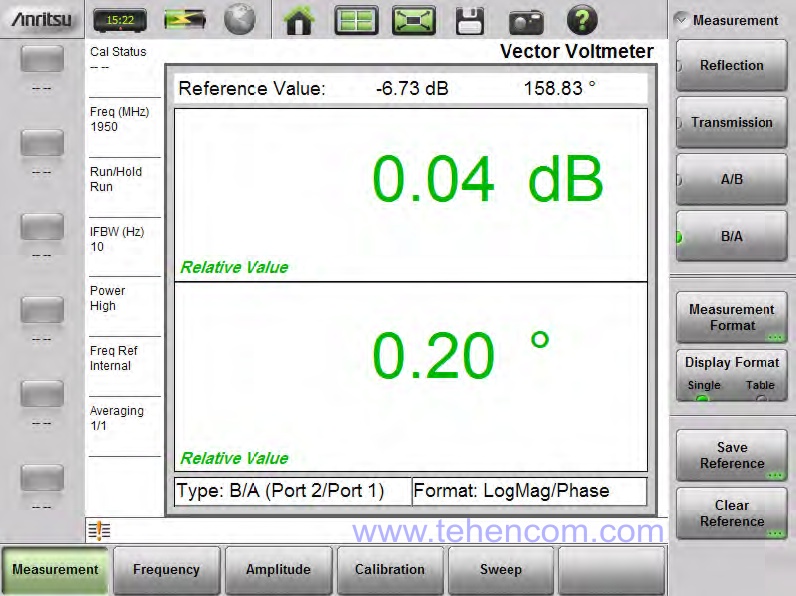

Пример экрана прибора Anritsu S820E в режиме векторного вольтметра. Показан результат измерения второго порта сплиттера по отношению к первому порту

Пример экрана прибора Anritsu S820E в режиме векторного вольтметра.
Показан результат измерения второго порта сплиттера по отношению к первому порту.

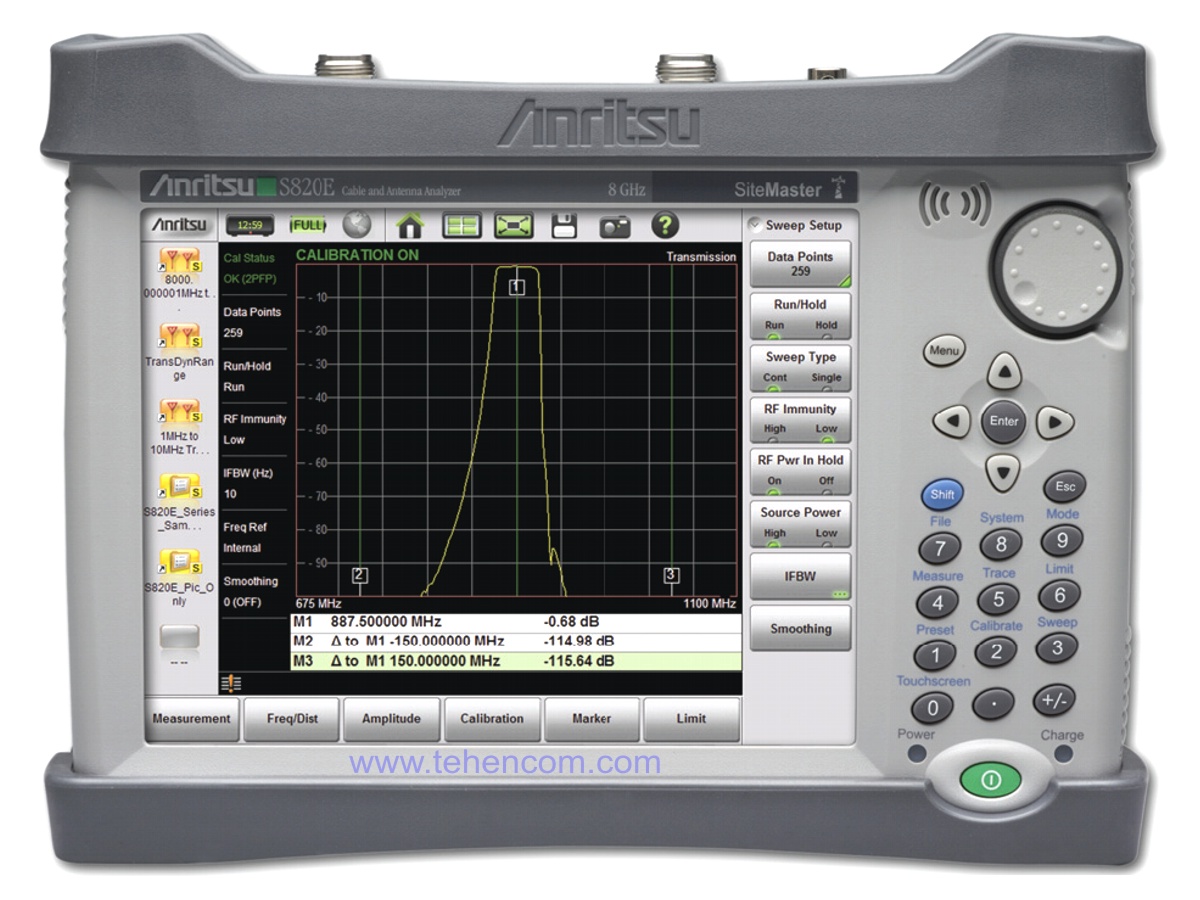

Конструктивное исполнение портативных анализаторов АФУ, волноводов, кабелей и антенн
серии Anritsu Site Master S820E

СВЧ-анализатор Site Master S820E отвечает требованиям MIL-PRF-28800F, предъявляемым к устройствам, используемым во взрывоопасной атмосфере. Размеры прибора составляют 273 x 199 x 91 мм, а масса - всего 3,0 кг. Для проведения точных измерений в полевых условиях Anritsu предлагает коаксиальные калибровочные комплекты, рассчитанные на работу при температуре от -10°С до +55°С. Широкий интервал температур калибровки, составляющий +/-10 °C, требует меньшего числа перекалибровок, что повышает эффективность.

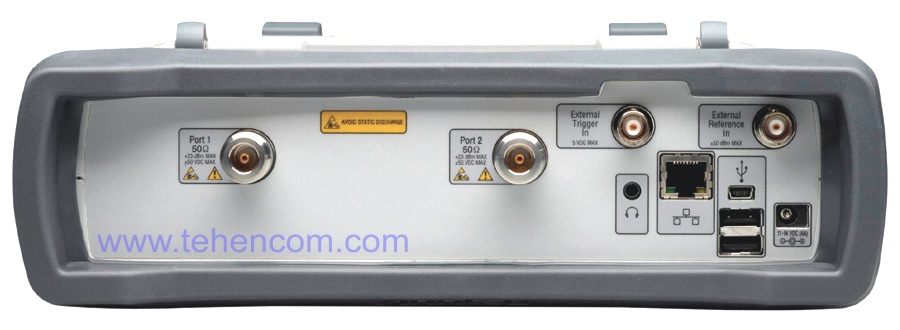

Внешний вид расположения коннекторов анализаторов АФУ, волноводов, кабелей и антенн серии Anritsu Site Master S820E

Внешний вид расположения коннекторов
анализаторов АФУ, волноводов, кабелей и антенн серии Anritsu Site Master S820E.



Анализатор S820E, как и предыдущие приборы семейства Site Master, предназначен в первую очередь для выездных специалистов. Батарея анализатора обеспечивает шесть часов непрерывной работы от одной зарядки. Кроме того, прибор оснащен увеличенным (21,3 см) тонкопленочным сенсорным экраном с наилучшим в своем классе разрешением 800 x 600, что позволяет пользователям просматривать результаты при любом освещении. Интуитивно понятный графический интерфейс, содержащий большую буквенно-цифровую клавиатуру с настраиваемой матрицей имен, ускоряет и упрощает процесс наименования файлов.

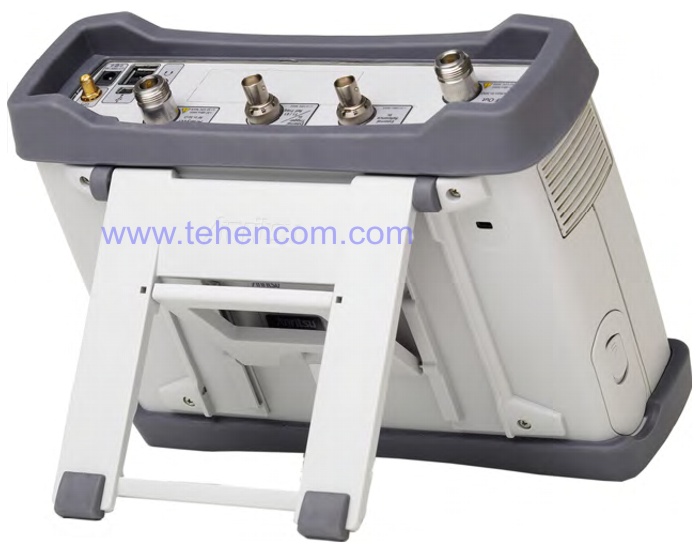

Anritsu S820E - Анализатор АФУ, волноводов, кабелей и антенн (вид сзади)

Anritsu S820E - Анализатор АФУ, волноводов, кабелей и антенн (вид сзади).

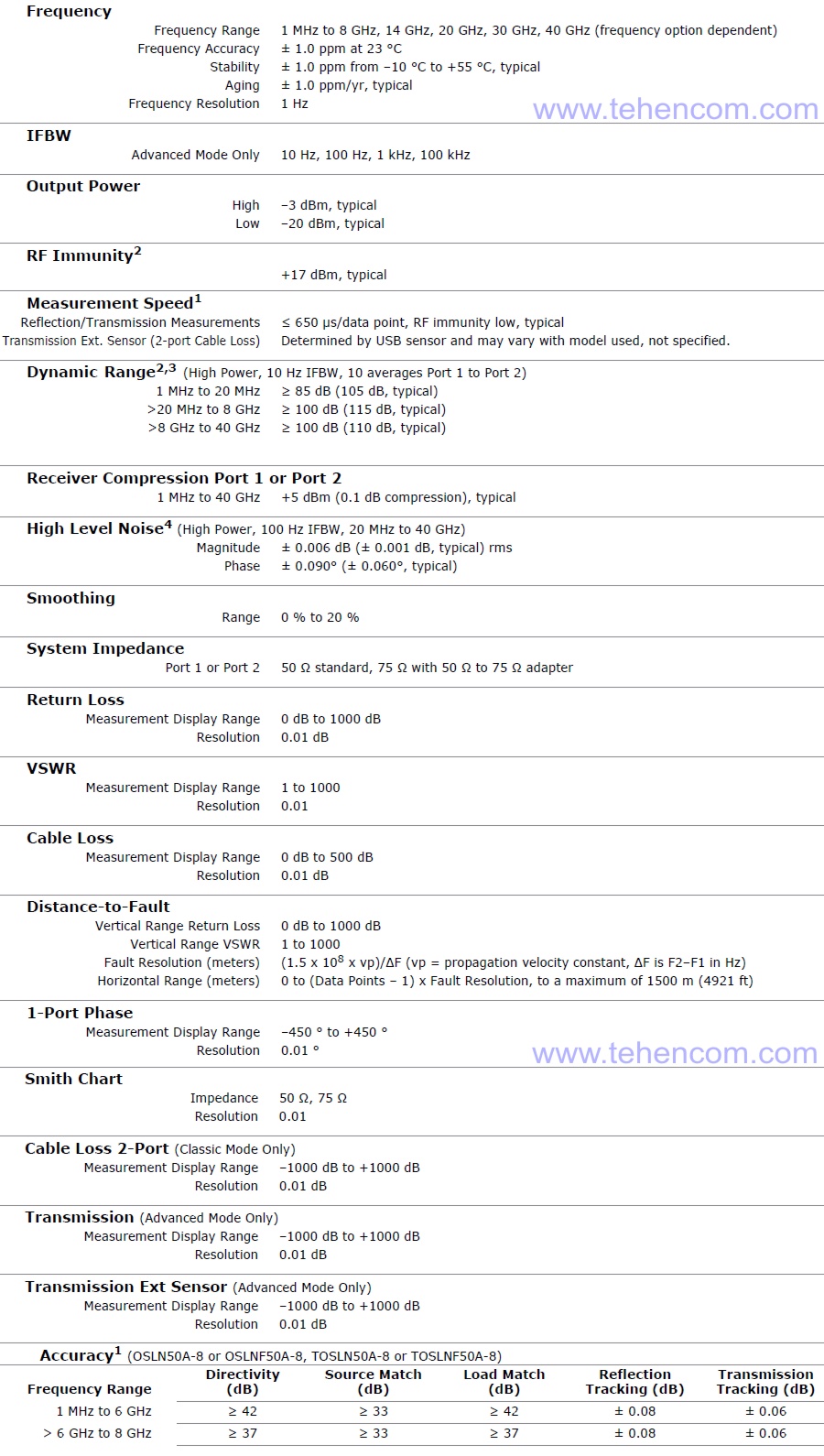

Технические характеристики портативных анализаторов АФУ, волноводов, кабелей и антенн
серии Anritsu Site Master S820E

Технические характеристики портативных анализаторов АФУ, волноводов, кабелей и антенн серии Anritsu Site Master S820E



Комплект поставки портативных анализаторов АФУ, волноводов, кабелей и антенн
серии Anritsu Site Master S820E

Наименование Краткое описание
Anritsu S820E-0708 Портативный векторный анализатор АФУ, волноводов, кабелей и антенн с рабочим диапазоном от 1 МГц до 8 ГГц, коннекторы N(f)
либо
Anritsu S820E-0714 Портативный векторный анализатор АФУ, волноводов, кабелей и антенн с рабочим диапазоном от 1 МГц до 14 ГГц, коннекторы N(f)
либо
Anritsu S820E-0720 Портативный векторный анализатор АФУ, волноводов, кабелей и антенн с рабочим диапазоном от 1 МГц до 20 ГГц, усиленные коннекторы K(m), совместимые с коннекторами 3,5 мм и SMA
либо
Anritsu S820E-0730 Портативный векторный анализатор АФУ, волноводов, кабелей и антенн с рабочим диапазоном от 1 МГц до 30 ГГц, усиленные коннекторы K(m), совместимые с коннекторами 3,5 мм и SMA
либо
Anritsu S820E-0740 Портативный векторный анализатор АФУ, волноводов, кабелей и антенн с рабочим диапазоном от 1 МГц до 40 ГГц, усиленные коннекторы K(m), совместимые с коннекторами 3,5 мм и SMA
2000-1654-R Мягкая сумка для переноски
10920-00060 Диск с документацией
2300-577 Диск с программным обеспечением
71693-R 2 шт. усиленных адаптеров K(f) - N(f), поставляются только с прибором S820E-0720
633-75 Аккумулятор Li-Ion (установлен внутри прибора)
40-187-R Блок питания
806-141-R Кабель для зарядки от прикуривателя автомобиля
2000-1691-R Стилус
2000-1797-R Защитная плёнка-наклейка на экран
3-2000-1498 USB кабель, 3 метра
2000-1371-R Ethernet кабель, 2 метра
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для портативных анализаторов АФУ, волноводов, кабелей и антенн
серии Anritsu Site Master S820E

Ниже приводится перечень основных опций и дополнительных аксессуаров для анализаторов Anritsu S820E. Полный перечень опций и аксессуаров с подробным описанием смотрите на этой странице в разделе Документация.

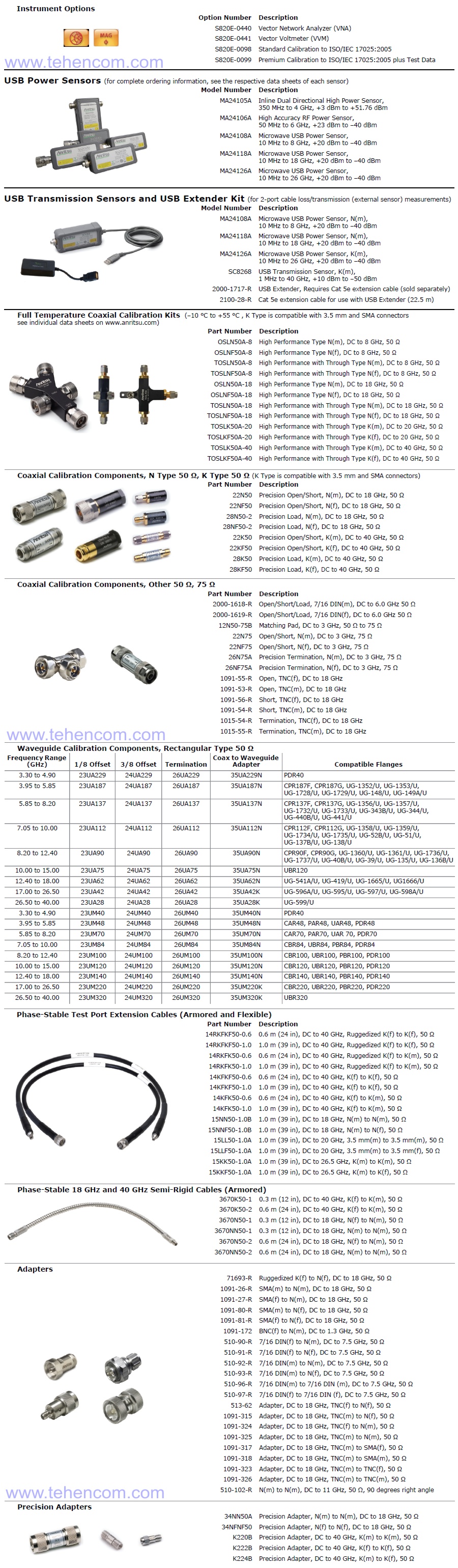

Опции и аксессуары для портативных анализаторов АФУ, волноводов, кабелей и антенн серии Anritsu Site Master S820E

Опции и аксессуары для портативных анализаторов АФУ, волноводов, кабелей и антенн
серии Anritsu Site Master S820E.



Если Вам необходима техническая консультация по выбору оптимального набора опций и аксессуаров для портативных анализаторов АФУ, кабелей и антенн серии Anritsu Site Master S820E или информация по ценам, просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей серии портативных анализаторов АФУ, волноводов, кабелей и антенн Anritsu Site Master S820E, их технических характеристик и режимов работы.

Краткое описание портативных анализаторов АФУ Anritsu S820E (на английском) (2 стр.; 523 КБ)

Технические характеристики портативных анализаторов АФУ Anritsu S820E (на английском) (24 стр.; 2 МБ)

Руководство по эксплуатации анализаторов АФУ Anritsu S820E (на английском) (410 стр.; 57 МБ)

Руководство по программированию анализаторов АФУ Anritsu S820E (на английском) (166 стр.; 3 МБ)
