Профессиональные оптические рефлектометры
Anritsu MT9083A2, MT9083B2, MT9083C2 серии ACCESS Master

Серия профессиональных рефлектометров с широкими возможностями

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

Полезные ссылки

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Anritsu MT9083A2, MT9083B2, MT9083C2 - Серия профессиональных оптических рефлектометров ACCESS Master



КРАТКОЕ ОПИСАНИЕ

Японская компания Anritsu представила новые улучшенные модели профессиональных оптических рефлектометров MT9083A2, MT9083B2 и MT9083C2. Теперь эти рефлектометры оснащены дисплеем 17,8 см для использования внутри и вне помещений, расширенный срок действия батари (до 12 часов), увеличенный диапазон рабочих температур (от -10 до +50°С) и новые функциональные клавиши для ускорения работы.

Основные характеристики и модели:
Одномод: 1310 нм, 1550 нм, 46 дБ (модель MT9083C2-053)
Одномод: 1310 нм, 1550 нм, 42 дБ (модель MT9083B2-053)
Одномод: 1310 нм, 1550 нм, 39 дБ (модель MT9083A2-073)
Одномод: 1310 нм, 1550 нм, 39 дБ + 1650 нм (для активной сети) (модель MT9083A2-055)
Многомод: 850 нм, 1300 нм и одномод: 1310 нм, 1550 нм, 39 дБ (модель MT9083A2-063)
Также есть модели с длинами волн: 850, 1300, 1310, 1490, 1550, 1625 и 1650 нм.
Дальность работы на реальной линии: до 125 км (для MT9083C2), до 110 км (для MT9083B2), до 100 км (для MT9083A2). Мёртвая зона по событиям (EDZ): 0,8 м.
Количество точек рефлектограммы: до 150 001. Встроенный источник излучения.
Встроенный измеритель мощности. Представление волоконной линии в виде схемы.
Встроенная просветка VFL (опция 002). Видеомикроскоп для коннекторов (опция G0306A).
440 МБ встроенной памяти (до 1 000 рефлектограмм) + подключение флешек.
Широкоформатный экран 17,8 см (разрешение 800 x 480). Интерфейсы: USB.
Время автономной работы: до 12 часов. Прочный и удобный дизайн корпуса.
Масса: 2,6 кг. Габариты: 284 x 200 x 77 мм. Рабочая температура: от -10°С до +50°С.
Серия профессиональных рефлектометров с широкими возможностями

При покупке оптического рефлектометра, может быть проведено обучение (теория + практика) с выдачей именного сертификата. Кроме того, предоставляется круглосуточная техническая поддержка по мобильному телефону.

При покупке комплекта оборудования (например рефлектометр + сварочный аппарат для оптоволокна) предоставляется дополнительная скидка. Все подробности можно узнать по телефонам: (044) 338-11-77, (097) 650-11-77, (095) 650-11-77, (093) 650-11-77.



ПОДРОБНОЕ ОПИСАНИЕ

Оптические волокна являются основной средой передачи современных телекоммуникационных систем, включая сети доступа, такие как FTTx, кабельное ТВ и оптические LAN. Более того, они находят все более широкое применение в системах мобильной связи и цифрового вещания. Специалисты, обслуживающие такие разные системы, вынуждены носить с собой множество измерительных приборов, включая OTDR, источники излучения, оптические измерители мощности, источники видимого света и т.д. С другой стороны, при строительстве линий требуются измерительные приборы с другими функциями и характеристиками. Так, например, в сетях доступа FTTx используются одномодовые (SM) волокна, а в оптических LAN часто бывают многомодовые (MM). Кроме того, в базовых и магистральных сетях используются длинные волокна, а в сетях доступа - короткие, и в каждом случае требуются разные приборы с разными характеристиками.

Новая серия рефлектометров Anritsu MT9083x2 ACCESS Master решает эти проблемы, предлагая все необходимые функции и характеристики для тестирования любых волокон в одном компактном, лёгком и в тоже время универсальном приборе. Кем бы Вы ни были: монтажником или ремонтником, обслуживаете длинные линии или внутристанционную проводку, в линейке оптических рефлектометров Anritsu MT9083 всегда можно выбрать подходящую модель.

Оптический рефлектометр Anritsu MT9083x2 ACCESS Master - удобный портативный корпус



Русифицированный пользовательский интерфейс оптических рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2

В меню рефлектометров Anritsu MT9083A2, MT9083B2, MT9083C2 серии ACCESS Master можно выбрать язык, на котором будет работать пользовательский интерфейс прибора. В настоящее время список включает 11 различных языков, в том числе и русский.

Рефлектометры Anritsu MT9083A2, MT9083B2 и MT9083C2 полностью русифицированы

Рефлектометры Anritsu MT9083A2, MT9083B2 и MT9083C2 полностью русифицированы.



Рефлектометры Anritsu MT9083A2, MT9083B2 и MT9083C2 - компактные, лёгкие и универсальные

Благодаря гибким встроенным функциям, серия рефлектометров ACCESS Master предлагает идеальное решение для эффективного тестирования в процессе строительства и техобслуживания оптических волокон. В удивительно лёгком и компактном корпусе размещается полнофункциональный рефлектометр (OTDR) плюс оптический тестер, а также функции измерения показателей качества. Имея габариты 28,4 см x 20 см x 7,7 см и массу 2,6 кг, а также достаточно прочный корпус, прибор специально предназначен для применения в полевых условиях. Добавив к этому отличному рефлектометру опции измерителя мощности и источника видимого света, можно сократить количество приборов, которые обычно требуются для проведения измерений.

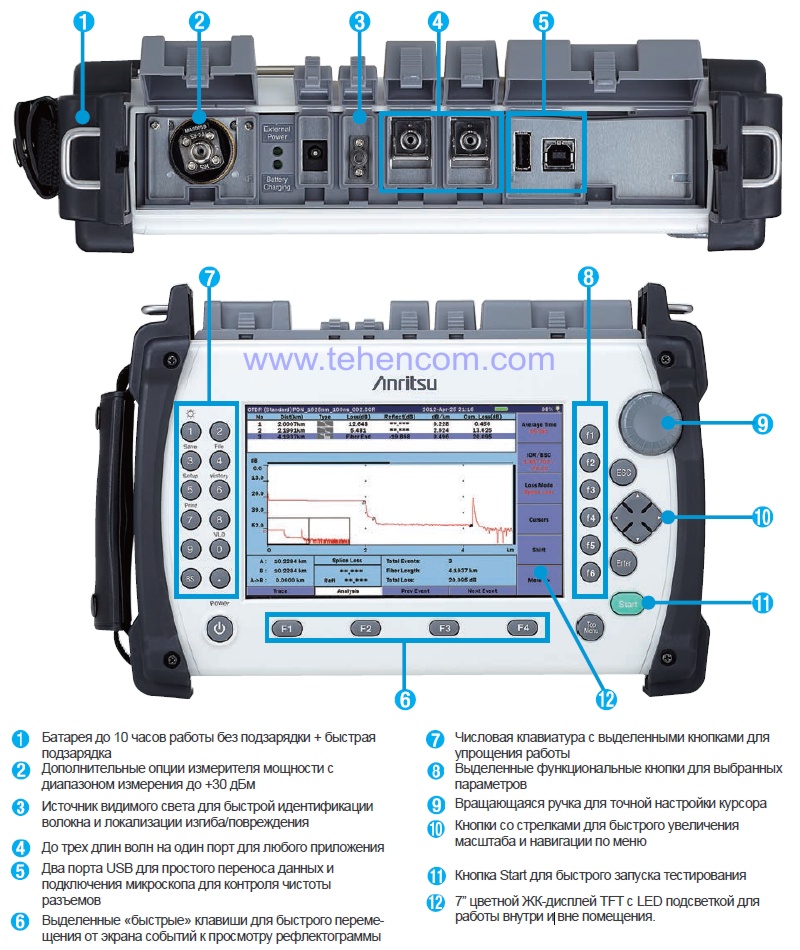

Основные элементы, разъёмы и органы управления оптических рефлектометров серии Anritsu ACCESS Master (модели MT9083A2, MT9083B2 и MT9083C2)

Основные элементы, разъёмы и органы управления оптических рефлектометров серии Anritsu ACCESS Master (модели MT9083A2, MT9083B2 и MT9083C2).



Два режима работы оптических рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2:
высокое разрешение и расширенный динамический диапазон

В то время как многие OTDR (оптические рефлектометры) обеспечивают либо хорошие показатели по мёртвой зоне либо широкий динамический диапазон, серия MT9083 предлагает оба режима работы в одном приборе. В зависимости от текущей задачи, пользователь сможет выбрать режим ВЫСОКОЕ РАЗРЕШЕНИЕ (HR) или РАСШИРЕННЫЙ ДИАПАЗОН (ER). При выборе режима HR прибор обеспечивает хороший динамический диапазон измерения с минимальной величиной мёртвой зоны (менее 1 метра). При выборе режима ER обеспечиваются прекрасные показатели по дальности, скорости измерения и величине мёртвой зоны: волокно длиной 100 км можно протестировать меньше чем за 10 секунд. Режим ER также используется для тестирования сетей PON при наличии до 128 ответвлений.

Также серия оптических рефлектометров Anritsu MT9083C позволяет получать рефлектограммы, содержащие до 150 001 точек, что обеспечивает на волокнах более 200 км разрешение по расстоянию лучше чем 2 метра.



Улучшенный анализ коротких волокон
при помощи рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2

Мёртвая зона по отражению менее 1 м (80 см типичное значение) и разрешение по отсчётам в 5 см позволяет рефлектометрам MT9083 легко оценивать соединения и диагностировать неоднородности во внутристанционной проводке АТС, в сетях FTTx, СКС и других типах коротких сетей, обеспечивая ранее невиданный уровень детализации.

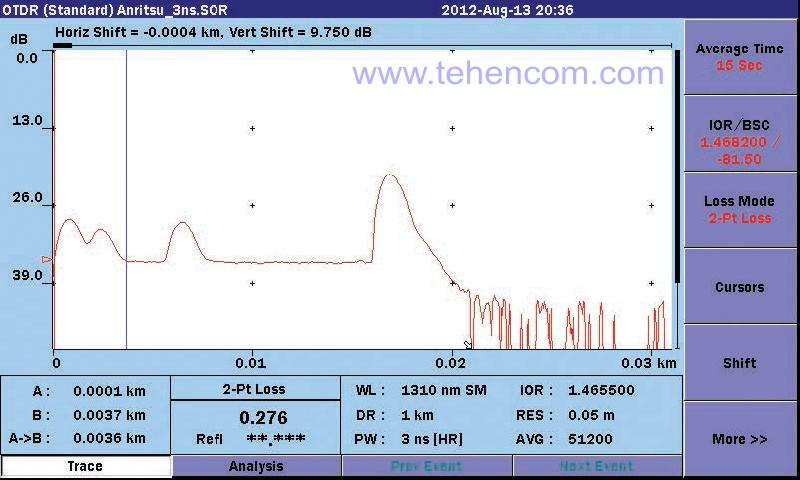

Рефлектометр Anritsu MT9083 обеспечивает высокую детализацию, позволяя пользователям быстро определить местоположение проблемы, даже когда события расположены очень близко

Рефлектометр Anritsu MT9083 обеспечивает высокую детализацию, позволяя пользователям быстро определить местоположение проблемы, даже когда события расположены очень близко.



Тестирование волокон в диапазоне более 200 км
при помощи рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2

Помимо высокого разрешения, рефлектометры Anritsu MT9083 также обеспечивают динамический диапазон до 46 дБ (модель MT9083C2), позволяя тестировать на длине волны 1550 нм участки волокна протяжённостью более 200 км, что делает эти рефлектометры очень полезным инструментом для сетей любого типа.

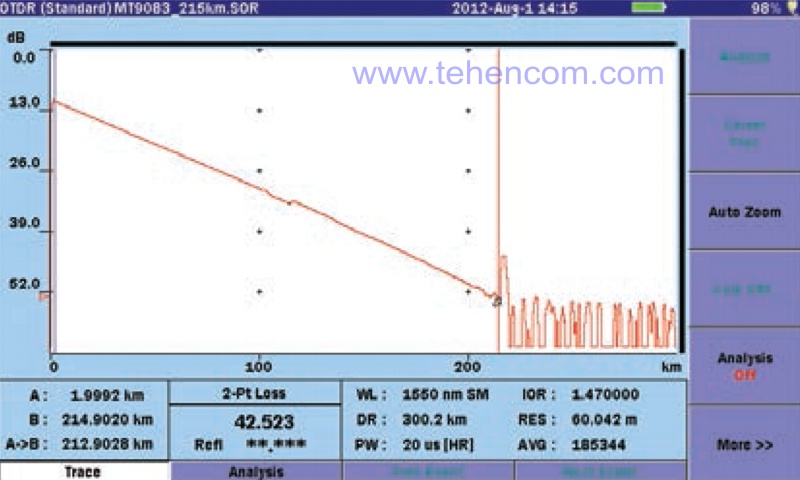

Участки свыше 200 км легко протестировать с помощью рефлектометра Anritsu MT9083C2 - достаточно одного прибора для сетей любого типа

Участки свыше 200 км легко протестировать с помощью рефлектометра Anritsu MT9083C2 - достаточно одного прибора для сетей любого типа.



Рефлектометры Anritsu MT9083A2, MT9083B2 и MT9083C2
легко справляются с измерением параметров разветвителей в сетях PON

Множество производителей оптических рефлектометров заявляют о своих возможностях тестирования через разветвители в пассивных оптических сетях (PON), в то время как рефлектометры Anritsu MT9083 реально обеспечивают характеристики, о которых многие другие модели могут только мечтать. Благодаря широкому динамическому диапазону и быстрой обработке данных MT9083 гарантирует непревзойдённую чёткость рефлектограммы при тестировании через одиночные или каскадные разветвители, обеспечивающие до 1х128 ответвлений.

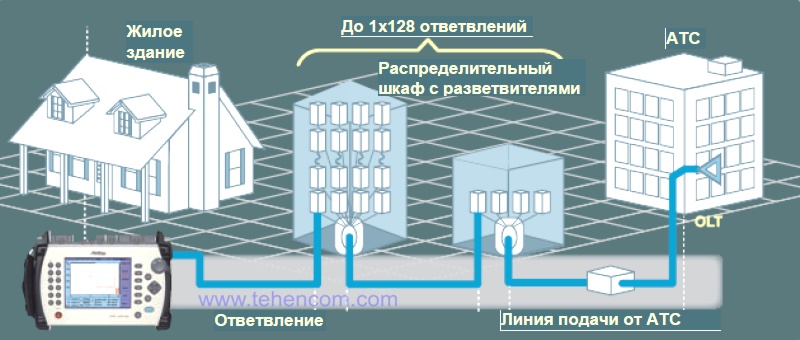

Пример подключения оптического рефлектометра Anritsu MT9083 со стороны абонента при тестировании PON сети с общим коэффициентом деления до 1x128

Пример подключения оптического рефлектометра Anritsu MT9083 со стороны абонента при тестировании PON сети с общим коэффициентом деления до 1x128.



Серия Anritsu MT9083 в режиме расширенного диапазона (ER), при использовании импульса 100 нс обеспечивает прекрасный динамический диапазон, одновременно сохраняя малое значение мёртвой зоны для чёткого отображения нескольких близко расположенных разветвителей с высоким коэффициентом деления.

Типичный пример измерения волокна со стороны пользователя в системе PON 1x64 с помощью оптического рефлектометра Anritsu MT9083C2

Типичный пример измерения волокна со стороны пользователя в системе PON 1x64 с помощью оптического рефлектометра Anritsu MT9083C2.



Режим Fiber Visualizer (визуализатор волокна)
рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2

Режим "Визуализатор волокна" - это новая функция локализации неоднородностей, предназначенная для упрощения процесса тестирования. Эта функция автоматически выбирает параметры тестировать, чтобы обеспечить правильную настройку и за считанные секунды представить графический сводный отчёт для тестируемого волокна. То есть, в результате измерения волокна, Вы получаете не только рефлектограмму, но и наглядное графическое представление основных элементов этого волокна. Затем можно настроить и сгенерировать исчерпывающий PDF отчёт, завершающий процесс тестирования. Эта функция является стандартной для каждого оптического рефлектометра Anritsu MT9083A2, MT9083B2, MT9083C2 и может существенно упростить работу с рефлектометром для новичков, так как облегчает понимание и интерпретацию результатов измерений.

Режим "Визуализатор волокна" рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2 существенно упрощает работу для новичков

Режим "Визуализатор волокна" рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2
существенно упрощает работу для новичков.



Анализ качества и чистоты оптических коннекторов с помощью видеомикроскопа, подключаемого к рефлектометрам Anritsu MT9083A2, MT9083B2 и MT9083C2

Серия рефлектометров MT9083 поддерживает работу с тремя типами микроскопов: OPTION-545 VIP (увеличение 200 и 400), G0293A (увеличение 400) и G0306A (увеличение 400). Эти три микроскопа отличаются количеством насадок в стандартной комплектации и кратностью увеличения. С их помощью можно оценивать чистоту и качество оптических разъёмов. Торцевые поверхности разъёмов можно безопасно просматривать, а их фотографии можно сохранять для документирования всех аспектов сети. Также компания Anritsu добавила функцию анализа "Годен / не годен" к стандартным возможностям видеомикроскопа. Эта новая функция с помощью видео автоматически проверяет состояние поверхности разъёма на наличие дефектов и царапин в соответствии с международным стандартом МЭК 61300-3-35 (IEC61300-3-35). Также можно создать PDF отчёт.

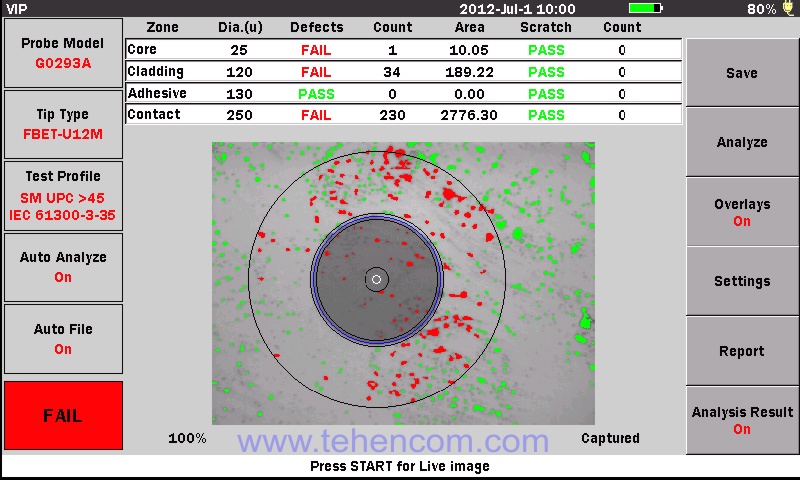

Рефлектометры Anritsu MT9083A2, MT9083B2 и MT9083C2 могут автоматически проверять состояние поверхности разъёма на наличие дефектов и царапин в соответствии с международным стандартом МЭК 61300-3-35 (IEC61300-3-35)

Рефлектометры Anritsu MT9083A2, MT9083B2 и MT9083C2 могут автоматически проверять состояние поверхности разъёма на наличие дефектов и царапин в соответствии с международным стандартом МЭК 61300-3-35 (IEC61300-3-35).



Технические характеристики оптических рефлектометров Anritsu MT9083x2 ACCESS Master
(модели MT9083A2, MT9083B2 и MT9083C2)

Технические характеристики оптических рефлектометров Anritsu MT9083x2 ACCESS Master (модели MT9083A2, MT9083B2 и MT9083C2)

Полный перечень технических характеристик оптических рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2 смотрите ниже на этой странице в разделе Документация.



Комплект поставки оптических рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2

В стандартную поставку входит один из рефлектометров из списка ниже, блок питания, подробное руководство по эксплуатации на русском языке, диск с программным обеспечением и гарантийный талон. Кроме того, в стандартную комплектацию рефлектометра входит интегрированный источник излучения (на те же длины волн что и рефлектометр) и интегрированный измеритель оптической мощности (от -50 дБм до -5 дБм). С помощью дополнительных опций, указанных на этой странице в разделе Опции и аксессуары, можно дооснастить рефлектометр дополнительным функционалом.

Модификации оптических рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2



Опции и аксессуары оптических рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2

- опция MT9083A2/B2/C2-010 - дополнительная защита (включает резиновые боковые накладки, крышку дисплея и плечевой ремень)
- опция B0582A - мягкая сумка для переноски рефлектометра
- опция MT9083A2/B2/C2-004 - оптический измеритель мощности для одномода (от -50 дБм до +23 дБм, только UPC)
- опция MT9083A2/B2/C2-005 - оптический измеритель мощности больших уровней для одномода (от -43 дБм до +30 дБм, UPC/APC)
- опция MT9083A2/B2/C2-007 - оптический измеритель мощности для одномода и многомода (от -67 дБм до +6 дБм, UPC/APC)
- опция MT9083A2/B2/C2-002 - источник видимого света (просветка VFL)
- опция OPTION-545VIP - видеомикроскоп (VIP) (увеличение х200 и х400)
- опция G0306A - видеомикроскоп (эконом-вариант) (увеличение х400)
- компенсатор мёртвой зоны рефлектометра (одномод, 500 метров, коннекторы на выбор: FC, ST, SC, LC и E2000)
- компенсатор мёртвой зоны рефлектометра (многомод, 300 метров, коннекторы на выбор: FC, ST, SC, LC)
- набор одномодовых патчкордов (4 шт.) и адаптеров (4 шт.) (для подключения к разъёмам FC, ST, SC, LC с полировкой UPC)
- набор одномодовых патчкордов (3 шт.) и адаптеров (3 шт.) (для подключения к разъёмам FC, SC, LC с полировкой APC)
- набор многомодовых (50 мкм) патчкордов (4 шт.) и адаптеров (4 шт.) (для подключения к разъёмам FC, ST, SC, LC с полировкой UPC)

Полный перечень опций и аксессуаров для оптических рефлектометров Anritsu MT9083A2, MT9083B2 и MT9083C2 смотрите ниже на этой странице в разделе Документация.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей оптических рефлектометров Anritsu MT9083x2 ACCESS Master, их технических характеристик и режимов работы:

Описание и характеристики рефлектометров Anritsu MT9083x2 (на русском) (16 стр.; 1,5 МБ)

Описание и характеристики рефлектометров Anritsu MT9083x2 (на английском) (16 стр.; 2,2 МБ)

Руководство по эксплуатации рефлектометров Anritsu MT9083x2 (на английском) (658 стр.; 10 МБ)

Оптические рефлектометры Anritsu MT9083x2 комплектуются подробным руководством по эксплуатации на русском языке. Для ознакомления, оглавление этого руководства Вы можете скачать по ссылке:

Оглавление руководства по эксплуатации рефлектометров Anritsu MT9083x2 (на русском) (15 стр.; 1 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Принцип работы оптического рефлектометра, как правильно настроить тест и провести измерение

Сравнительная таблица основных характеристик оптических рефлектометров

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора оптического рефлектометра, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
