Серия векторных анализаторов электрических цепей до 43,5 ГГц Anritsu MS46122A

КРАТКОЕ ОПИСАНИЕ

Серия MS46122A относится к недорогим векторным анализаторам электрических цепей (ВАЦ, VNA) эконом-линейки ShockLine японской компании Anritsu. Это полноценный и при этом очень доступный 2-х портовый векторный анализатор. В зависимости от модификации, верхний рабочий диапазон составляет 8, 20 или 43,5 ГГц. Анализатор MS46122A может измерять все 4 S-параметра (отражение по порту 1, передаточная характеристика в прямом направлении, передаточная характеристика в обратном направлении и отражение по порту 2). Кроме того, с опцией MS46122A-002 возможны измерения во временной области.

Векторный анализатор Anritsu MS46122A построен на базе запатентованной технологии ShockLine VNA-on-chip, при которой все основные элементы анализатора размещаются в одном микромодуле, что позволяет существенно упростить и сделать более компактной внутреннюю структуру прибора, что в свою очередь значительно снижает стоимость и увеличивает точность измерений, особенно на высоких частотах.

Комбинация низкой стоимости и хороших характеристик делают векторные анализаторы серии ShockLine отличным выбором для измерения параметров пассивных устройств с рабочим диапазоном до 43,5 ГГц. Векторный анализатор электрических цепей Anritsu MS46122A управляется при помощи персонального компьютера по USB. Программное обеспечение является единым для всех анализаторов семейства ShockLine. Оно обеспечивает лёгкость и удобство управления анализатором, при этом обладает широким набором профессиональных возможностей.

Основные характеристики:
Частота: 1 МГц – 8 ГГц (модель MS46122A-010).
Частота: 1 МГц – 20 ГГц (модель MS46122A-020).
Частота: 1 МГц – 43,5 ГГц (модель MS46122A-040).
Количество портов: 2.
Измеряемые параметры: S11, S21, S22, S12 и любая комбинация a1, a2, b1, b2, 1.
Скорость измерения: 220 мкс на точку. Разрешающая способность: до 16 001 точек.
Динамический диапазон: более 100 дБ. Мощность источников: -3 дБм или -20 дБм.
Линейность приёмников: точка компрессии до +5 дБм на 40 ГГц.
Параметры направленности, согласования в источнике и согласования в нагрузке:
до 42 дБ (при ручной калибровке) и до 59 дБ (при использования модуля AutoCal).
Калибровка: автоматическая (с использованием внешнего модуля AutoCal) или ручная.
Управление по USB от компьютера с Windows 7 или 8 (64 бит).
Масса: 2,2 кг. Габариты: 61 x 328 x 197 мм. Рабочая температура: от 0°С до +50°С.
Самый экономичный полноценный 2-х портовый векторный анализатор

Кроме того, компания Anritsu выпускает более дорогую серию векторных анализаторов: Anritsu MS46322A. Измерительный тракт и характеристики серии MS46322A полностью идентичны серии MS46122A, но MS46322A содержит встроенный компьютер. За счёт этого, MS46322A немного больше, тяжелее и стоит на $5000 дороже, зато вся обработка выполняется внутри анализатора и Вам только нужно подключить к нему внешний монитор, мышь и клавиатуру.

Нужен векторный анализатор до 8 ГГц ещё дешевле? Смотрите серию Pico Technology PicoVNA.
Нужен векторный анализатор со встроенным компьютером? Смотрите серию Anritsu MS46322A.
Нужен портативный анализатор АФУ, волноводов, кабелей и антенн? Смотрите серию Anritsu S820E.
Нужен мощный стационарный векторный анализатор? Смотрите серию Anritsu MS4640B VectorStar.
Хотите посмотреть полный список? Смотрите главную страницу по векторному анализу.

Видеообзор эконом-серии векторных анализаторов электрических цепей Anritsu MS46122A

В этом видеообзоре представлена эконом-серия компактных векторных анализаторов электрических цепей Anritsu MS46122A. Это полноценные и при этом очень доступные 2-х портовые векторные анализаторы лабораторного уровня. Посмотрев это видео, Вы ознакомитесь с их возможностями и увидите примеры реальных измерений характеристик аттенюатора (30 дБ, 18 ГГц).

ПОДРОБНОЕ ОПИСАНИЕ

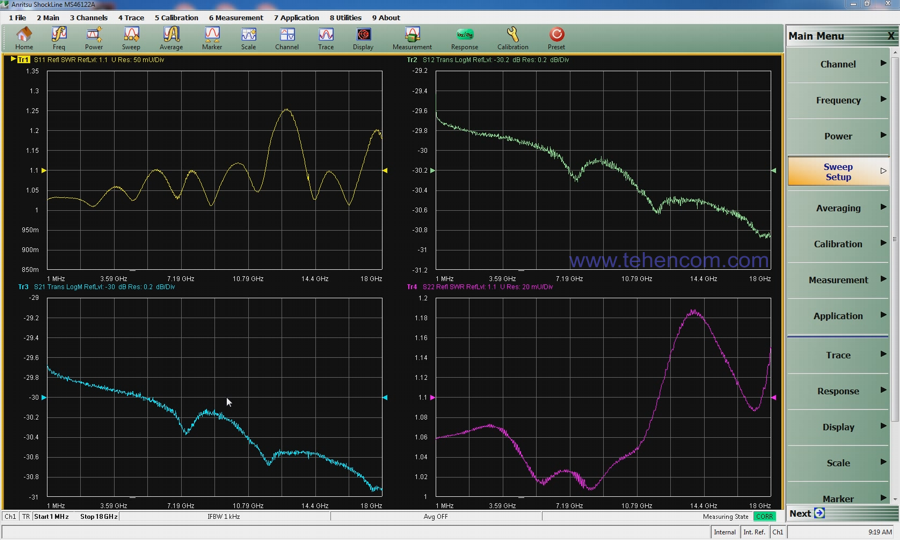

Прибор Anritsu MS46122A представляет собой компактный 2-х портовый векторный анализатор цепей, который подключается к компьютеру по интерфейсу USB. Управление анализатором осуществляется с помощью программного обеспечения, которое устанавливается на компьютере с 64 битной операционной системой Windows 7 или 8. При этом, результаты измерений отображаются на экране компьютера в режиме реального времени. Использование компьютера в качестве устройства управления, обработки и отображения позволило существенно снизить стоимость анализатора, а также увеличить эффективность работы за счёт быстрой и удобной работы с результатами измерений.

В состав векторного анализатора электрических цепей Anritsu MS46122A входит встроенный источник тестового сигнала, цепи коммутации и встроенный измеритель. Анализатор MS46122A разработан для задач начального и среднего уровня сложности, которые возникают при разработке и производстве СВЧ устройств в диапазоне до 43,5 ГГц. Кроме того, подробное руководство программиста, которое можно скачать на этой странице в разделе Документация, позволяет удалённо управлять анализатором MS46122A, а также включать его в состав автоматизированных измерительных комплексов. Также эти анализаторы можно применять в автоматизированных системах с использованием компонентов драйвера IVI-C в таких наиболее популярных средах разработки приложений, как LabVIEW, LabWindows, MATLAB, C# и .NET.

Векторные анализаторы цепей MS46122A ShockLine обеспечивают наибольшую в своем классе производительность, отличаясь лучшими показателями скорости, стабильности, динамического диапазона и малыми шумами. Минимальное время тестирования и увеличенная пропускная способность делают эти анализаторы оптимальными для испытаний любых пассивных устройств: кабели, соединители, фильтры, аттенюаторы, антенны и др.

Высокая точность измерения 2-х портового векторного анализатора цепей Anritsu MS46122A

Векторный анализатор электрических цепей (ВАЦ, VNA) Anritsu MS46122A содержит высокоточные измерительные цепи, калибровка которых может выполняться вручную (с использованием дискретных компонентов) либо автоматически (с использованием специального внешнего калибровочного модуля). Неопределённости (погрешности) измерений основных параметров после проведения ручной калибровки приводятся на четырёх рисунках ниже.

Конструктивное исполнение 2-х портового векторного анализатора цепей Anritsu MS46122A

Конструктивно анализатор цепей Anritsu MS46122A выполнен в виде компактного прибора без дисплея и кнопок управления. Симметричная конструкция обеспечивает гибкость и удобство при монтаже в стойку, поскольку прибор можно устанавливать как лицевой стороной, так и задней. За счет небольшой высоты (всего 1U) векторные анализаторы цепей MS46122A ShockLine экономят ценное место в стойке, поэтому отлично подходят для проведения испытаний в ограниченном пространстве.

Векторный анализатор цепей Anritsu MS46122A подключается к компьютеру по интерфейсу USB. Модификация анализатора MS46122A-010, которая работает до 8 ГГц содержит два разъёма N(f) для подключения к объекту измерения. Модификации анализатора MS46122A-020 (до 20 ГГц) и MS46122A-040 (до 43,5 ГГц - показана на рисунке ниже), содержат два усиленных разъёма K(m) для подключения к объекту измерения.

Технические характеристики 2-х портового векторного анализатора цепей Anritsu MS46122A

Полный перечень технических характеристик 2-х портового векторного анализатора цепей Anritsu MS46122A смотрите на этой странице в разделе Документация.

Комплект поставки 2-х портового векторного анализатора цепей Anritsu MS46122A

Опции и аксессуары для 2-х портового векторного анализатора цепей Anritsu MS46122A

Ниже приводится перечень основных опций и дополнительных аксессуаров для анализатора цепей Anritsu MS46122A, который работает под управлением программного обеспечения ShockLine. Полный перечень опций и аксессуаров с подробным описанием смотрите в разделе Документация. А чтобы правильно укомплектовать свой векторный анализатор, обязательно ознакомьтесь с Руководством по выбору аксессуаров для ВАЦ.

Если Вам необходима техническая консультация по выбору оптимального набора опций и аксессуаров для 2-х портового векторного анализатора цепей Anritsu MS46122A или информация по ценам, просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
