Измерители мощности импульсных, модулированных и стационарных радиосигналов
серии Anritsu ML2490A
модели: Anritsu ML2495A (одноканальная) и Anritsu ML2496A (двухканальная)

Точное измерение мощности любых радиосигналов

Содержание страницы:

Краткое описание

Подробное описание

Технические данные

Комплект поставки

Опции и аксессуары

Документация

Похожие модели

"Техэнком" в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

  Измерители мощности импульсных, модулированных и стационарных радиосигналов серии Anritsu ML2490A. Модели: Anritsu ML2495A (одноканальная) и Anritsu ML2496A (двухканальная).



КРАТКОЕ ОПИСАНИЕ

Измерители мощности серии Anritsu ML2490A представляют собой скоростные оцифровщики и обработчики сигналов, поступающих от подключённых к ним датчиков (сенсоров) мощности. Модель Anritsu ML2495A является одноканальной и поддерживает подключение одного датчика, а модель Anritsu ML2496A может работать одновременно с двумя разными датчиками. В зависимости от типов подключённых датчиков частотный диапазон может составлять от 100 кГц до 65 ГГц.

Благодаря очень высокой скорости оцифровки (разрешение по времени достигает 1 нс) измерители серии Anritsu ML2490A могут использоваться для разработки и настройки радаров, а полоса пропускания, этих приборов, равная 65 МГц, позволяет применять их на всех стадиях строительства и эксплуатации беспроводных систем связи 3G, 4G и 5G, в том числе и систем следующего поколения на основе сложных технологий модуляции, таких как OFDM.

Кроме импульсных датчиков и датчиков пиковой мощности, к приборам серии Anritsu ML2490A можно подключать разнообразные датчики для измерения стационарных радиосигналов (CW), что делает их универсальными в применении. Полное описание всех характеристик серии Anritsu ML2490A Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Количество каналов: 1 (модель ML2495A) или 2 (модель ML2496A).
Частота: 100 кГц – 65 ГГц (зависит от датчика).
Полоса пропускания (видеополоса): 65 МГц.
Типичное время нарастания: 8 нс (с импульсным датчиком MA2411B).
Разрешение по времени: 1 нс. Встроенный калибратор мощности (50 МГц и 1 ГГц).
Оптимально подходит для радарных применений и беспроводных сетей (4G и 5G).
Измерения мощности: Average, Min, Max, Peak, Crest, PAE (Power Added Efficiency).
Экран 8,9 см (разрешение 320 x 240). Интерфейсы: Ethernet, IEEE-488 (GPIB), RS-232.
Масса: 3 кг. Габариты: 213 x 88 x 390 мм. Рабочая температура: от 0°С до +50°С.
Точное измерение мощности любых радиосигналов

Нужен селективный измеритель мощности радиосигналов? Смотрите модель Anritsu MA24507A.
Хотите посмотреть весь список моделей? Смотрите: полный перечень датчиков мощности.



ПОДРОБНОЕ ОПИСАНИЕ

Серия измерителей мощности радиосигналов Anritsu ML2490A обладает максимальными характеристиками по сравнению с двумя другими сериями измерителей Anritsu (ML2480B и ML2430A). В серию ML2490A входит две модели: одноканальная ML2495A и двухканальная ML2496A. Обе модели работают совместно с внешними сенсорами (датчиками). С измерителями мощности Anritsu ML2490A совместимы шесть серий датчиков, которые решают очень широкий спектр задач в диапазоне частот от 10 МГц до 50 ГГц и в диапазоне мощностей от -70 дБм до +20 дБм.

В зависимости от типа подключённого датчика, измерители Anritsu ML2490A могут измерять такие параметры мощности сигнала: Average (среднее значение), Min (минимальное значение), Max (максимальное значение), Peak (пиковое значение), Crest (пик-фактор), Rise-time (время нарастания), PAE (Power Added Efficiency - КПД суммирования мощности) и др. Для калибровки датчиков приборы Anritsu ML2490A в качестве стандартной функции содержат встроенный калибратор мощности на две частоты: 50 МГц и 1 ГГц.

На этой фотографии показан одноканальный измеритель мощности радиосигналов Anritsu ML2495A и двухканальный измеритель мощности радиосигналов Anritsu ML2496A вместе с двумя лучшими датчиками: импульсным датчиком Anritsu MA2411 (до 40 ГГц) и широкополосным датчиком Anritsu MA2491A (до 18 ГГц).

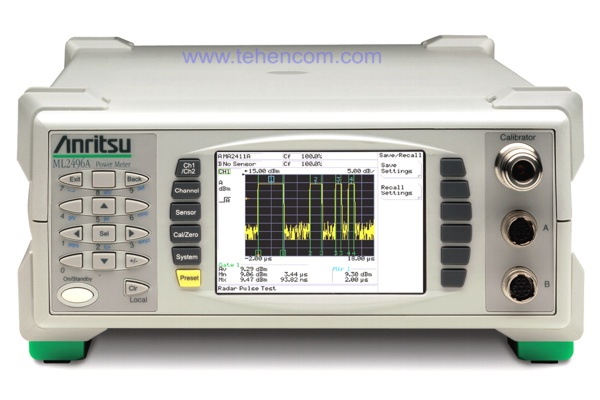

Одноканальный измеритель мощности Anritsu ML2495A (сверху) и двухканальный измеритель мощности Anritsu ML2496A (снизу).

Одноканальный измеритель Anritsu ML2495A (сверху) и двухканальный Anritsu ML2496A (снизу) вместе с импульсным датчиком мощности MA2411 и широкополосным датчиком мощности MA2491A.



Датчик (сенсор) импульсной мощности Anritsu MA2411B

Измерители мощности Anritsu ML2495A и ML2496A вместе с датчиком Anritsu MA2411B идеально подходят для измерения параметров импульсных радиосигналов в частотном диапазоне от 300 МГц до 40 ГГц. Благодаря типичному времени нарастания, равному 8 нс и разрешающей способности 1 нс, возможно прямое измерение характеристик радиолокационных импульсов, а также большого числа других типов сигналов, имеющих импульсную или пакетную структуру.

Датчик импульсной мощности Anritsu MA2411B

Датчик импульсной мощности Anritsu MA2411B.



На этой фотографии показан скриншот экрана измерителя мощности Anritsu ML2496A с результатами измерений параметров фронта радиочастотного импульса. Измерения проводились с помощью датчика импульсной мощности Anritsu MA2411B. Масштаб по горизонтальной оси составляет 20 нс на деление, а по вертикальной 3 дБ на деление. Сигнал, поступающий от датчика оцифровывался со скоростью 62,5 Мвыб/с.

Измерение параметров фронта импульса с помощью датчика Anritsu MA2411B

Измерение параметров фронта импульса с помощью датчика Anritsu MA2411B.



На этой фотографии показан скриншот экрана измерителя мощности Anritsu ML2496A с результатами измерений параметров четырёх последовательных радиочастотных импульсов. Масштаб по горизонтальной оси составляет 2 мкс на деление, а по вертикальной 5 дБ на деление. Для каждого импульса можно измерить: время нарастания, время спада, длительность и другие параметры, включая интервал повторения импульсов PRI (Pulse Repetition Interval). Также на экран выводятся результаты по группе импульсов: минимальное, максимальное и среднее значение мощности.

Измерение параметров четырёх последовательных радиочастотных импульсов с помощью датчика Anritsu MA2411B

Измерение параметров четырёх последовательных радиочастотных импульсов.



При измерении мощных радиосигналов, часто используются аттенюаторы или ответвители. В измерителях мощности Anritsu серии ML2490A есть возможность автоматического учёта значения внешнего аттенюатора или ответвителя так, что результаты измерения на экране соответствуют реальной мощности.

Перед использованием датчика Anritsu MA2411B с измерителем мощности серии ML2490A необходимо выполнить их совместную калибровку. Для этого на передней панели измерителя мощности располагается выход эталонного сигнала (Calibrator) частотой 1 ГГц и амплитудой 0 дБм (1 мВт). Подключив датчик к этому выходу и нажав соответствующий пункт меню, Вы выполните калибровку датчика и обнуление погрешностей измерительного тракта, что подготовит прибор к проведению точных измерений.

Датчик Anritsu MA2411B оптимизирован для измерения импульсных сигналов и сигналов с широкополосной модуляцией, однако он может успешно применяться для точного измерения характеристик стационарных (CW) и медленно изменяющихся радиосигналов. Соответствующий скриншот показан на этой фотографии.

Импульсный датчик Anritsu MA2411B может выполнять точные измерения характеристик стационарных (CW) и медленно изменяющихся радиосигналов

Импульсный датчик Anritsu MA2411B может выполнять точные измерения характеристик стационарных (CW) и медленно изменяющихся радиосигналов.



Широкополосные датчики (сенсоры) мощности Anritsu MA2490A и MA2491A

Для измерения параметров телекоммуникационных сигналов, а также некоторых типов импульсных сигналов предназначены два широкополосных датчика: Anritsu MA2490A (от 50 МГц до 8 ГГц) и Anritsu MA2491A (от 50 МГц до 18 ГГц). Оба датчика обеспечивают полосу пропускания 20 МГц (ещё её называют видеополосой или скоростью реакции), что достаточно для точного измерения быстро изменяющихся сигналов, таких как 3G/4G, WLAN, WiMAX и импульсов большинства типов радарных систем. Время нарастания у этих датчиков в импульсном режиме измерения составляет 18 нс.

Импульсные характеристики у датчиков MA2490A и MA2491A немного хуже, чем у MA2411B, о котором говорилось выше, зато минимальная измеряемая мощность составляет -60 дБм, вместо -20 дБм у MA2411B. Существенное расширение нижнего порога по мощности достигается за счёт присутствия внутри датчиков дополнительного измерительного тракта, который автоматически включается при малых значениях мощности.

Широкополосный датчик мощности Anritsu MA2491A

Широкополосный датчик мощности Anritsu MA2491A.



На этой фотографии показан скриншот экрана измерителя мощности Anritsu ML2496A с результатами измерений параметров сигнала GSM. Измерения проводились с помощью широкополосного датчика мощности Anritsu MA2491A. Масштаб по горизонтальной оси составляет 48 мкс на деление, а по вертикальной 5 дБ на деление. Пиковая мощность отдельных фрагментов сигнала достигает 12 дБм.

Измерение параметров сигнала GSM с помощью широкополосного датчика мощности Anritsu MA2491A

Измерение параметров сигнала GSM с помощью широкополосного датчика Anritsu MA2491A.



Высокоточные диодные датчики (сенсоры) мощности серии Anritsu MA2440D

Эта серия высокоточных датчиков предназначена для радиосигналов с невысокой скоростью изменения или модуляции (например TDMA), а также стационарных (CW - Continuous Wave) сигналов. Скорость реакции (видеополоса) у этих датчиков составляет 100 кГц, а время нарастания 4 мкс. Все датчики серии MA2440D имеют встроенный аттенюатор на 3 дБ, который существенно улучшает согласование (КСВ) входного радиоразъёма датчика. Широкий динамический диапазон 87 дБ и линейность лучше чем 1,8% (до 18 ГГц) и 2,5% (до 40 ГГц) делают эти датчики идеальными для широкого круга применений, включая измерение коэффициентов усиления и ослабления радиоустройств.

Серия датчиков Anritsu MA2440D состоит из трёх моделей, отличающихся верхним частотным диапазоном и типом входного коннектора: модель MA2442D (от 10 МГц до 18 ГГц, коннектор N(m)), модель MA2444D (от 10 МГц до 40 ГГц, коннектор K(m)) и модель MA2445D (от 10 МГц до 50 ГГц, коннектор V(m)). Для примера, на этой фотографии показан датчик Anritsu MA2444D с коннектором типа K(m).

Высокоточный диодный датчик мощности до 40 ГГц Anritsu MA2444D

Высокоточный диодный датчик мощности до 40 ГГц Anritsu MA2444D.



Высокоточные датчики (сенсоры) мощности на основе термоэффекта серии Anritsu MA24000A

Эта серия высокоточных датчиков предназначена для стационарных (CW - Continuous Wave) и медленно изменяющихся радиосигналов. Время нарастания у этих датчиков составляет 15 мс. Принцип работы датчиков этой серии основан на термоэлектрическом эффекте, что позволяет точно измерять среднюю (average) мощность любого радиосигнала независимо от его структуры или вида модуляции. Динамический диапазон этих датчиков равняется 50 дБ, а линейность лучше чем 1,8% (до 18 ГГц) и 2,5% (до 50 ГГц).

Серия датчиков Anritsu MA24000A состоит из трёх моделей, отличающихся верхним частотным диапазоном и типом входного коннектора: модель MA24002A (от 10 МГц до 18 ГГц, коннектор N(m)), модель MA24004A (от 10 МГц до 40 ГГц, коннектор K(m)) и модель MA24005A (от 10 МГц до 50 ГГц, коннектор V(m)). Все три датчика серии Anritsu MA24000A показаны на этой фотографии.

Три высокоточных термоэлектрических датчика мощности серии Anritsu MA24000A

Три высокоточных термоэлектрических датчика мощности серии Anritsu MA24000A.



Принцип действия и внутреннее устройство измерителей мощности серии Anritsu ML2490A

Датчики мощности, подключаемые к измерителям серии Anritsu ML2490A, выполняют функцию преобразования высокочастотного сигнала, мощность которого надо измерить, в низкочастотный сигнал. Этот низкочастотный сигнал поступает от датчика на вход измерителя серии ML2490A, оцифровывается с помощью встроенного АЦП, обрабатывается цифровым сигнальным процессором и выводится на дисплей прибора.

На этом рисунке показана структурная схема одноканальной модели ML2495A. На этой структурной схеме зелёным цветом выделены два АЦП (аналого-цифровых преобразователя) с помощью которых производится оцифровка низкочастотного сигнала, поступающего от подключённого к измерителю датчика мощности. Если подключён диодный датчик серии Anritsu MA2440D или термоэлектрический датчик серии Anritsu MA24000A, то оцифровка выполняется с помощью 16-ти разрядного АЦП. А если подключён импульсный датчик Anritsu MA2411B или широкополосные датчики Anritsu MA2490A или MA2491A, то оцифровка выполняется с помощью скоростного 14-ти разрядного АЦП.

Структурная схема одноканального измерителя мощности радиосигналов Anritsu ML2495A

Структурная схема одноканального измерителя мощности Anritsu ML2495A.



А так выглядит внутреннее устройство измерителя мощности серии Anritsu ML2490A. По центру располагается небольшая прямоугольная плата встроенного калибратора на 50 МГц и 1 ГГц, высокочастотный кабель с которой подлючён к N разъёму на передней панели. Под платой калибратора располагается большая измерительная плата, содержащая аналоговую часть, АЦП и массив программируемых логических матриц. Сразу под измерительной платой располагается вторая большая плата цифровой обработки и контроля, содержащая DSP (цифровой сигнальный процессор), микроконтроллер и цифровые узлы индикации и управления.

Внутреннее устройство измерителей мощности серии Anritsu ML2490A

Внутреннее устройство измерителей мощности серии Anritsu ML2490A.



Программа удалённого управления Anritsu PowerMax

Все измерители мощности серии Anritsu ML2490A поставляются в комплекте с компьютерной программой удалённого управления Anritsu PowerMax. Эта программа запускается на Windows совместимом персональном компьютере и позволяет удалённо управлять работой одноканального прибора Anritsu ML2495A или двухканального Anritsu ML2496A. Проведение измерений с помощью программы PowerMax упрощает начальную настройку прибора, ускоряет обработку измерений и позволяет удобно документировать и хранить результаты.

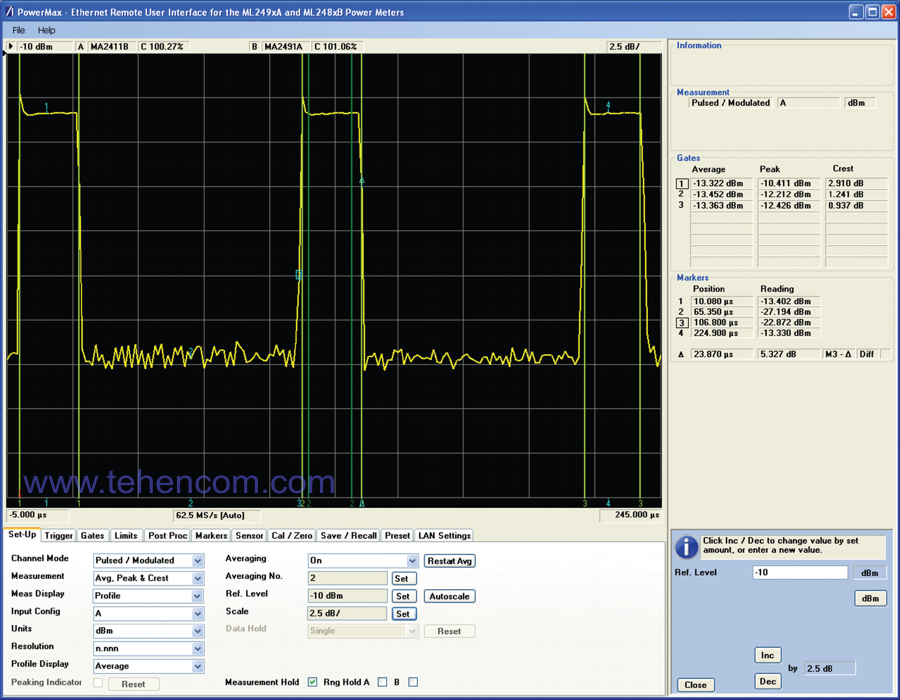

Пример главного окна программы Anritsu PowerMax показан на этом скриншоте. В данном случае осуществляется управление двухканальной моделью Anritsu ML2496A, к первому каналу которой подключён датчик импульсной мощности Anritsu MA2411B, а ко второму каналу широкополосный датчик мощности Anritsu MA2491A. Чтобы увеличить изображение, нажмите на фотографию.

Программа удалённого управления Anritsu PowerMax

Измерители мощности серии Anritsu ML2490A поставляются с программой Anritsu PowerMax.
Нажмите на фото, чтобы увеличить изображение.



Технические характеристики измерителей Anritsu ML2490A и датчиков мощности

Ниже приводится перечень основных технических характеристик измерителей мощности серии Anritsu ML2490A. Подробные технические характеристики измерителей смотрите ниже на этой странице в разделе Документация.

Технические характеристики измерителей мощности серии Anritsu ML2490A

Основные технические характеристики измерителей мощности серии Anritsu ML2490A.



Ниже приводится перечень основных технических характеристик датчиков мощности (сенсоров мощности) различных типов, которые совместимы с измерителями серии Anritsu ML2490A. Подробные технические характеристики датчиков смотрите ниже на этой странице в разделе Документация.

Основные технические характеристики датчиков мощности, совместимых с серией измерителей Anritsu ML2490A

Основные характеристики датчиков мощности, совместимых с серией Anritsu ML2490A.



Комплект поставки измерителей мощности серии Anritsu ML2490A

Наименование Краткое описание
Anritsu ML2495A Одноканальный измеритель мощности импульсных, модулированных и стационарных радиосигналов
или
Anritsu ML2496A Двухканальный измеритель мощности импульсных, модулированных и стационарных радиосигналов
плюс:
2000-1537-R Кабель 1,5 метра для подключения датчика (по 1 шт. на каждый канал)
- Шнур питания
- Оптический диск с документацией и программой PowerMax
- Сертификат калибровки
- 1 год гарантии (возможно продление срока гарантии до 3 и 5 лет)



Опции и аксессуары для измерителей мощности серии Anritsu ML2490A

Основные опции:
- опция 760-209 (жёсткий транспортный кейс для транспортировки прибора и аксессуаров).
- опция D41310 (мягкая сумка для транспортировки прибора с наплечным ремнём).
- опция 2400-82 (набор для монтажа в стойку одного измерителя).
- опция 2400-83 (набор для монтажа в стойку двух измерителей).
- опция 2000-1535 (защитная крышка для передней панели).
- опция 2000-1536-R (кабель 0,3 метра для подключения измерительного датчика).
- опция 2000-1537-R (кабель 1,5 метра для подключения измерительного датчика).
- опция 2000-1544 (кабель RS-232 для перепрошивки прибора).

Совместимые датчики мощности (сенсоры):
- датчик Anritsu MA2411B (импульсный сенсор от 300 МГц до 40 ГГц, от -20 dBm до +20 dBm).
- датчик Anritsu MA2490A (широкополосный сенсор от 50 МГц до 8 ГГц, от -60 dBm до +20 dBm).
- датчик Anritsu MA2491A (широкополосный сенсор от 50 МГц до 18 ГГц, от -60 dBm до +20 dBm).
- датчик Anritsu MA2472D (стандартный диодный сенсор от 10 МГц до 18 ГГц, от -70 dBm до +20 dBm).
- датчик Anritsu MA2473D (стандартный диодный сенсор от 10 МГц до 32 ГГц, от -70 dBm до +20 dBm).
- датчик Anritsu MA2474D (стандартный диодный сенсор от 10 МГц до 40 ГГц, от -70 dBm до +20 dBm).
- датчик Anritsu MA2475D (стандартный диодный сенсор от 10 МГц до 50 ГГц, от -70 dBm до +20 dBm).
- датчик Anritsu MA2442D (высокоточный диодный сенсор от 10 МГц до 18 ГГц, от -67 dBm до +20 dBm).
- датчик Anritsu MA2444D (высокоточный диодный сенсор от 10 МГц до 40 ГГц, от -67 dBm до +20 dBm).
- датчик Anritsu MA2445D (высокоточный диодный сенсор от 10 МГц до 50 ГГц, от -67 dBm до +20 dBm).
- датчик Anritsu MA2481D (универсальный сенсор от 10 МГц до 6 ГГц, от -60 dBm до +20 dBm).
- датчик Anritsu MA2482D (универсальный сенсор от 10 МГц до 18 ГГц, от -60 dBm до +20 dBm).
- датчик Anritsu MA24002A (термоэлектрический сенсор от 10 МГц до 18 ГГц, от -30 dBm до +20 dBm).
- датчик Anritsu MA24004A (термоэлектрический сенсор от 10 МГц до 40 ГГц, от -30 dBm до +20 dBm).
- датчик Anritsu MA24005A (термоэлектрический сенсор от 10 МГц до 50 ГГц, от -30 dBm до +20 dBm).



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей измерителей мощности серии Anritsu ML2490A, их технических характеристик и режимов работы:

Описание измерителей мощности Anritsu ML2490A и датчиков к ним (на английском) (12 стр.; 7 МБ)

Технические характеристики измерителей Anritsu ML2490A и датчиков к ним (на английском) (12 стр.; 1 МБ)

Руководство по эксплуатации измерителей мощности Anritsu ML2490A (на английском) (224 стр.; 3 МБ)

Руководство по программированию измерителей Anritsu ML2490A (на английском) (278 стр.; 3 МБ)

Краткая информация о приборах для измерения мощности радиосигналов (на английском) (4 стр.; 2 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Краткий обзор всех серий радиочастотных измерительных приборов Anritsu

Краткий обзор всех серий портативных радиочастотных анализаторов Anritsu

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Для упрощения процесса выбора измерителя или датчика мощности, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.



Похожие модели

Anritsu Power Master MA24507A - селективный анализатор мощности (9 кГц - 70 ГГц) Anritsu Power Master MA24507A - селективный анализатор мощности (9 кГц - 70 ГГц)
