Рамочные антенны для магнитного поля Aaronia серии MDF:
пассивные модели MDF 560 (до 60 МГц) и MDF 9400 (до 400 МГц)
активные модели MDF 930X (до 30 МГц), MDF 960X (до 60 МГц) и MDF 50400X (до 400 МГц)

Универсальные антенны для поиска и измерения магнитных полей

Содержание страницы:

Краткое описание

Документация

Похожие модели

Наши ресурсы в соцсетях:
Страница компании ООО "Техэнком" в Facebook Страница компании ООО "Техэнком" в ВКонтакте Страница компании ООО "Техэнком" в LinkedIn Страница компании ООО "Техэнком" в Twitter Страница компании ООО "Техэнком" в Одноклассниках Страница компании ООО "Техэнком" в Google+ Канал компании ООО "Техэнком" в YouTube

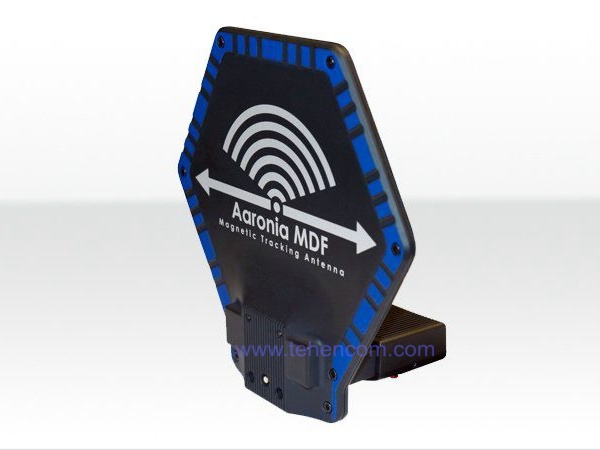

  Рамочные антенны для магнитного поля Aaronia серии MDF: пассивные модели MDF 560 (до 60 МГц) и MDF 9400 (до 400 МГц) и активные модели MDF 930X (до 30 МГц), MDF 960X (до 60 МГц) и MDF 50400X (до 400 МГц).



КРАТКОЕ ОПИСАНИЕ

Антенны серии Aaronia MDF предназначены для поиска источников магнитного поля, а также для измерения параметров магнитного поля этих источников. Серия Aaronia MDF состоит из пяти моделей: двух пассивных моделей (без предусилителя): MDF 560 и MDF 9400, а также трёх активных моделей (со съёмным предусилителем): MDF 930X, MDF 960X и MDF 50400X. Полный частотный диапазон, перекрываемый серией MDF, лежит в пределах от 9 кГц до 400 МГц.

Питание предусилителя выполняется от встроенного аккумулятора, который обеспечивает от 3 до 4 часов непрерывной работы или от внешнего USB адаптера. Каждый предусилитель содержит в энергонезависимой памяти набор своих калибровочных коэффициентов, который может быть считан через USB. Полное описание всех характеристик антенн серии MDF Вы можете скачать ниже на этой странице в разделе Документация.

Основные характеристики:
Частота: 500 кГц – 60 МГц (пассивная модель MDF 560).
Частота: 9 кГц – 400 МГц (пассивная модель MDF 9400).
Частота: 9 кГц – 30 МГц (активная модель MDF 930X).
Частота: 9 кГц – 60 МГц (активная модель MDF 960X).
Частота: 500 кГц – 400 МГц (активная модель MDF 50400X).
Съёмные предусилители: 35 дБ (MDF 930X), 25 дБ (MDF 960X) и 40 дБ (MDF 50400X).
Высокая чувствительность и направленность. Коннектор: SMA(f).
Габариты: 180 x 180 x 50 мм (модели MDF 560 и MDF 9400).
Габариты: 180 x 180 x 85 мм (модели MDF 930X, MDF 960X и MDF 50400X).
Масса: 0,18 кг или 0,36 кг (зависит от модели). Рабочая температура: от -40°С до +60°С.
Универсальные антенны для поиска и измерения магнитных полей

Нужна антенна для магнитного поля от 1 Гц? Смотрите серию Aaronia MagnoTRACKER.
Хотите посмотреть полный список? На этой странице есть всё, чтобы выбрать измерительную антенну.



Диаграмма направленности рамочных антенн Aaronia MDF

Диаграмма направленности антенн серии Aaronia MDF в горизонтальной плоскости показана на рисунке ниже. Благодаря такой диаграмме и частотному диапазону, антенны серии MDF идеально подходят для поиска источников нежелательных электромагнитных излучений, в том числе для задач ТЗИ (технической защиты информации), а также для проведения предварительных испытаний ЭМС.

Антенны серии Aaronia MDF совместимы с любым анализатором спектра или измерителем мощности соответствующего частотного диапазона. А с помощью коэффициентов пересчёта, результаты измерений приборов могут быть представлены непосредственно в единицах dBA/m.

Типичная диаграмма направленности в горизонтальной плоскости рамочных антенн Aaronia MDF

Типичная диаграмма направленности рамочных антенн Aaronia MDF.



Отличия пассивных моделей антенн Aaronia MDF от активных моделей

Многие практические задачи связаны с измерением очень слабых магнитных полей. В таких случаях наличие предусилителя позволяет существенно увеличить чувствительность антенны и сделать возможным измерение даже самых слабых сигналов. В серии рамочных антенн MDF есть две чисто пассивные модели (MDF 560 и MDF 9400), вид сбоку которых показан на этой фотографии слева. Также в серии антенн MDF есть три активные модели (MDF 930X, MDF 960X и MDF 50400X), которые комплектуются съёмным предусилителем. Вид сбоку активных антенн показан на этой фотографии справа. Предусилитель содержит встроенный аккумулятор, который заряжается через разъём USB.

Вид сбоку пассивной антенны (слева) и активной антенны (справа) серии Aaronia MDF

Вид сбоку пассивной антенны (слева) и активной антенны (справа) серии Aaronia MDF.



Транспортные кейсы для безопасной перевозки антенн Aaronia MDF

Любая измерительная антенна нуждается в аккуратном обращении, особенно при её перевозке. Лучший способ обеспечения сохранности антенн - это специальные транспортные кейсы. Поэтому все активные антенны серии Aaronia MDF поставляются в комплекте с влагозащищённым кейсом, в котором размещается сама антенна, предусилитель, а также дополнительные аксессуары. Пассивные антенны серии MDF (модели MDF 560 и MDF 9400) поставляются без кейса, но его можно заказать дополнительно.

На этой фотографии показан внешний вид транспортировочного кейса для рамочных антенн Aaronia MDF. Обратите внимание, что в кейсе есть место для двух антенн серии MDF и для двух ручек-держателей.

Размещение двух антенн серии Aaronia MDF в транспортном кейсе

Размещение двух антенн серии Aaronia MDF в транспортном кейсе.



Документация

Эта документация в формате PDF содержит наиболее полное описание возможностей рамочных направленных антенн для магнитного поля Aaronia серии MDF, их технических характеристик и режимов работы:

Описание рамочных антенн Aaronia MDF (на английском) (5 стр.; 1 МБ)

А здесь можно найти наши советы и другую полезную информацию по этой теме:

Как купить оборудование дешевле - скидки, специальные цены, демо и б/у приборы

Краткий обзор всех серий портативных радиочастотных анализаторов Anritsu

Для упрощения процесса выбора измерительной антенны, Вы можете воспользоваться нашим опытом и рекомендациями. У нас более 10 лет практического опыта поставок и мы сразу сможем ответить на многие вопросы по моделям, опциям, срокам поставки, ценам и скидкам. Это сбережёт Ваше время и деньги. Для этого просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.
