СВЧ аксессуары

СВЧ аксессуары: переходники, кабели, аттенюаторы, нагрузки, преобразователи импеданса, смесители, тройники, мосты, фильтры и прочее необходимое для полноценной работы любых ВЧ и СВЧ приборов: анализаторов спектра и сигналов, векторных анализаторов электрических цепей, генераторов СВЧ, ваттметров СВЧ и многих других.

Компания Техэнком осуществляет поставку большого количества СВЧ аксессуаров. Также поставляются измерительные антенны и пробники электромагнитного поля.

Все модели СВЧ аксессуаров

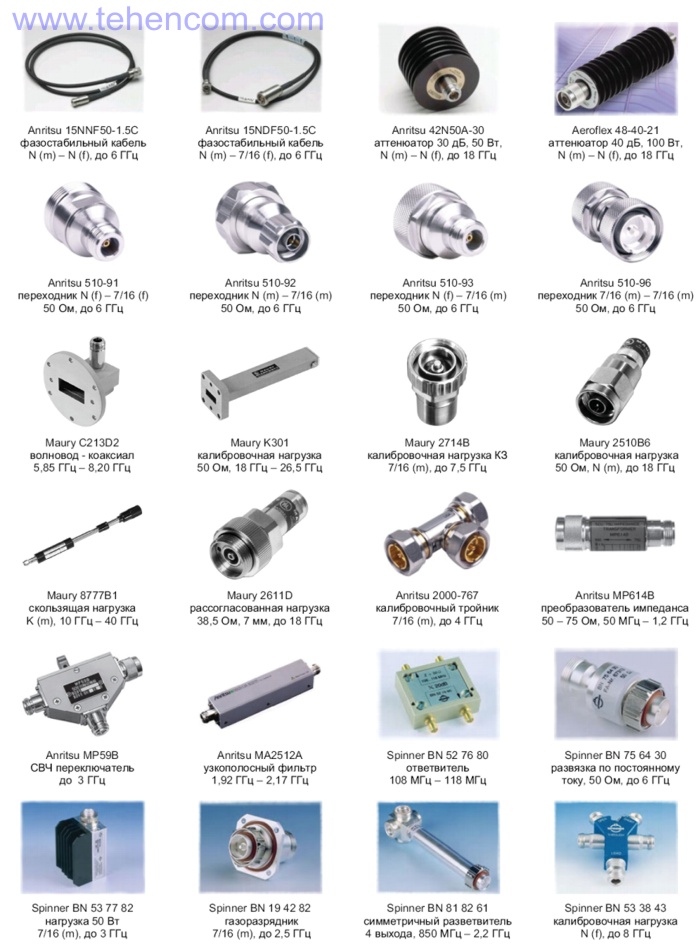

В таблице ниже представлены наиболее популярные СВЧ аксессуары. По поводу цен и сроков поставки всего спектра контрольно-измерительных приборов просто позвоните нам или напишите нам по E-mail и мы с радостью ответим на Ваши вопросы.

Модель Фото Краткое описание
Усилители мощности СВЧ
Skylink Microwave
SSPA-6GHz
Skylink Microwave SSPA-6GHz - радиочастотные усилители мощности до 6 ГГц Усилители мощности до 6 ГГц
Частота: от 1 МГц до 150 МГц, мощность: 100 Вт, усиление: 45 дБ
Частота: от 20 МГц до 520 МГц, мощность: 100 Вт, усиление: 45 дБ
Частота: от 20 МГц до 950 МГц, мощность: 50 Вт, усиление: 42 дБ
Частота: от 100 МГц до 950 МГц, мощность: 50 Вт, усиление: 42 дБ
Частота: от 500 МГц до 950 МГц, мощность: 100 Вт, усиление: 45 дБ
Частота: от 100 МГц до 1 ГГц, мощность: 100 Вт, усиление: 45 дБ
Частота: от 500 МГц до 1,5 ГГц, мощность: 100 Вт, усиление: 45 дБ
Частота: от 500 МГц до 2,5 ГГц, мощность: 25 Вт, усиление: 40 дБ
Частота: от 500 МГц до 2,5 ГГц, мощность: 50 Вт, усиление: 42 дБ
Частота: от 1,1 ГГц до 2,9 ГГц, мощность: 25 Вт, усиление: 40 дБ
Частота: от 1,1 ГГц до 2,9 ГГц, мощность: 50 Вт, усиление: 42 дБ
Частота: от 2 ГГц до 6 ГГц, мощность: 100 Вт, усиление: 65 дБ
Частота: от 2,5 ГГц до 6 ГГц, мощность: 25 Вт, усиление: 40 дБ
Частота: от 2,5 ГГц до 6 ГГц, мощность: 50 Вт, усиление: 42 дБ
Skylink Microwave
SSPA-18GHz
Skylink Microwave SSPA-18GHz - радиочастотные усилители мощности до 18 ГГц Усилители мощности до 18 ГГц
Частота: от 2,7 ГГц до 6,2 ГГц, мощность: 50 Вт, усиление: 50 дБ
Частота: от 2,5 ГГц до 6,5 ГГц, мощность: 100 Вт, усиление: 45 дБ
Частота: от 7,9 ГГц до 8,4 ГГц, мощность: 40 Вт, усиление: 45 дБ
Частота: от 8 ГГц до 12 ГГц, мощность: 100 Вт, усиление: 50 дБ
Частота: от 8 ГГц до 12 ГГц, мощность: 200 Вт, усиление: 50 дБ
Частота: от 8 ГГц до 12 ГГц, мощность: 400 Вт, усиление: 50 дБ
Частота: от 13,5 ГГц до 14,5 ГГц, мощность: 50 Вт, усиление: 50 дБ
Частота: от 13,75 ГГц до 14,5 ГГц, мощность: 25 Вт, усиление: 45 дБ
Частота: от 13,75 ГГц до 14,5 ГГц, мощность: 40 Вт, усиление: 50 дБ
Частота: от 13,75 ГГц до 15,35 ГГц, мощность: 120 Вт, усиление: 50 дБ
Частота: от 1 ГГц до 18 ГГц, мощность: 10 Вт, усиление: 65 дБ
Частота: от 2 ГГц до 18 ГГц, мощность: 5 Вт, усиление: 37 дБ
Частота: от 6 ГГц до 18 ГГц, мощность: 50 Вт, усиление: 55 дБ
Частота: от 6 ГГц до 18 ГГц, мощность: 120 Вт, усиление: 60 дБ
Частота: от 6 ГГц до 18 ГГц, мощность: 200 Вт, усиление: 60 дБ
Частота: от 10 ГГц до 18 ГГц, мощность: 100 Вт, усиление: 50 дБ
Частота: от 10 ГГц до 18 ГГц, мощность: 200 Вт, усиление: 50 дБ
Частота: от 12 ГГц до 18 ГГц, мощность: 100 Вт, усиление: 50 дБ
Частота: от 12 ГГц до 18 ГГц, мощность: 200 Вт, усиление: 50 дБ
Skylink Microwave
SSPA-50GHz
Skylink Microwave SSPA-50GHz - радиочастотные усилители мощности до 50 ГГц Усилители мощности до 50 ГГц
Частота: от 18 ГГц до 26,5 ГГц, мощность: 30 Вт, усиление: 55 дБ
Частота: от 18 ГГц до 26,5 ГГц, мощность: 50 Вт, усиление: 55 дБ
Частота: от 18 ГГц до 26,5 ГГц, мощность: 100 Вт, усиление: 55 дБ
Частота: от 27 ГГц до 31 ГГц, мощность: 50 Вт, усиление: 50 дБ
Частота: от 27 ГГц до 31 ГГц, мощность: 100 Вт, усиление: 60 дБ
Частота: от 27 ГГц до 31 ГГц, мощность: 200 Вт, усиление: 60 дБ
Частота: от 27 ГГц до 31 ГГц, мощность: 400 Вт, усиление: 60 дБ
Частота: от 33 ГГц до 36 ГГц, мощность: 50 Вт, усиление: 50 дБ
Частота: от 33 ГГц до 36 ГГц, мощность: 100 Вт, усиление: 60 дБ
Частота: от 33 ГГц до 36 ГГц, мощность: 250 Вт, усиление: 60 дБ
Частота: от 26,5 ГГц до 40 ГГц, мощность: 30 Вт, усиление: 55 дБ
Частота: от 26,5 ГГц до 40 ГГц, мощность: 50 Вт, усиление: 55 дБ
Частота: от 42 ГГц до 46 ГГц, мощность: 20 Вт, усиление: 50 дБ
Частота: от 42 ГГц до 46 ГГц, мощность: 100 Вт, усиление: 60 дБ
Частота: от 42 ГГц до 46 ГГц, мощность: 300 Вт, усиление: 60 дБ
Частота: от 42 ГГц до 47 ГГц, мощность: 8 Вт, усиление: 14 дБ
СВЧ аттенюаторы
Anritsu
3-1010-122
42N50-20
42N50A-30
3-1010-123
Anritsu 3-1010-122, 42N50-20, 42N50A-30, 3-1010-123 - СВЧ аттенюаторы до 50 Вт СВЧ аттенюаторы до 50 Вт
20 дБ. Мощность: 5 Вт. Частота: от 0 до 12,4 ГГц (модель 3-1010-122)
20 дБ. Мощность: 5 Вт. Частота: от 0 до 18 ГГц (модель 42N50-20)
30 дБ. Мощность: 50 Вт. Частота: от 0 до 18 ГГц (модель 42N50A-30)
30 дБ. Мощность: 50 Вт. Частота: от 0 до 8,5 ГГц (модель 3-1010-123)
Разъемы: N(m) - N(f). Сопротивление: 50 Ом.
Anritsu
1010-121
3-1010-124
1010-127-R
1010-128-R
Anritsu 1010-121, 3-1010-124, 1010-127-R, 1010-128-R - СВЧ аттенюаторы 100 Вт и более СВЧ аттенюаторы 100 Вт и более
40 дБ. Мощность: 100 Вт. Частота: от 0 до 18 ГГц (модель 1010-121)
40 дБ. Мощность: 100 Вт. Частота: от 0 до 8,5 ГГц (модель 3-1010-124)
30 дБ. Мощность: 150 Вт. Частота: от 0 до 3 ГГц (модель 1010-127-R)
40 дБ. Мощность: 150 Вт. Частота: от 0 до 3 ГГц (модель 1010-128-R)
Разъемы: N(m) - N(f). Сопротивление: 50 Ом.
Модели на 100 Вт - однонаправленные (Uni-directional).
СВЧ кабели
Anritsu
15RNFN50-1.5-R
15RDFN50-1.5-R
15RDN50-1.5-R
15RNFN50-3.0-R
15RDFN50-3.0-R
15RDN50-3.0-R
Anritsu 15RNFN50-1.5-R, 15RDFN50-1.5-R, 15RDN50-1.5-R, 15RNFN50-3.0-R, 15RDFN50-3.0-R, 15RDN50-3.0-R - Усиленные фазостабильные кабели Усиленные фазостабильные кабели
Типы разъемов: N(m) - N(f); длина: 1,5 м (модель 15RNFN50-1.5-R)
Типы разъемов: N(m) - 7/16 DIN(f); длина: 1,5 м (модель 15RDFN50-1.5-R)
Типы разъемов: N(m) - 7/16 DIN(m); длина: 1,5 м (модель 15RDN50-1.5-R)
Типы разъемов: N(m) - N(f); длина: 3 м (модель 15RNFN50-3.0-R)
Типы разъемов: N(m) - 7/16 DIN(f); длина: 3 м (модель 15RDFN50-3.0-R)
Типы разъемов: N(m) - 7/16 DIN(m); длина: 3 м (модель 15RDN50-3.0-R)
Диапазон частот: от 0 до 6 ГГц. Сопротивление: 50 Ом.
Оптимально подходят для измерителей КСВ и аналогичных приборов: фаза сигнала не меняется при перемещениях и изгибах кабеля.
Механически усиленный разъем для подключения к фидеру.
Anritsu
15NNF50-1.5C
15NN50-1.5C
15NDF50-1.5C
15ND50-1.5C
15NNF50-3.0C
15NN50-3.0C
Anritsu 15NNF50-1.5C, 15NN50-1.5C, 15NDF50-1.5C, 15ND50-1.5C, 15NNF50-3.0C, 15NN50-3.0C - Фазостабильные кабели Фазостабильные кабели
Типы разъемов: N(m) - N(f); длина: 1,5 м (модель 15NNF50-1.5C)
Типы разъемов: N(m) - N(m); длина: 1,5 м (модель 15NN50-1.5C)
Типы разъемов: N(m) - 7/16 DIN(f); длина: 1,5 м (модель 15NDF50-1.5C)
Типы разъемов: N(m) - 7/16 DIN(m); длина: 1,5 м (модель 15ND50-1.5C)
Типы разъемов: N(m) - N(f); длина: 3 м (модель 15NNF50-3.0C)
Типы разъемов: N(m) - N(m); длина: 3 м (модель 15NN50-3.0C)
Диапазон частот: от 0 до 6 ГГц. Сопротивление: 50 Ом.
Оптимально подходят для измерителей КСВ и аналогичных приборов: фаза сигнала не меняется при перемещениях и изгибах кабеля.
СВЧ адаптеры и переходники
Anritsu
510-90-R
510-91-R
510-92-R
510-93-R
510-96-R
510-97-R
Anritsu 510-90-R, 510-91-R, 510-92-R, 510-93-R, 510-96-R, 510-97-R - Адаптеры для разъема 7/16 DIN Адаптеры (переходники) для разъема 7/16 DIN
Тип переходника: 7/16 DIN(f) - N(m) (модель 510-90-R)
Тип переходника: 7/16 DIN(f) - N(f) (модель 510-91-R)
Тип переходника: 7/16 DIN(m) - N(m) (модель 510-92-R)
Тип переходника: 7/16 DIN(m) - N(f) (модель 510-93-R)
Тип переходника: 7/16 DIN(m) - 7/16 DIN(m) (модель 510-96-R)
Тип переходника: 7/16 DIN(f) - 7/16 DIN(f) (модель 510-97-R)
Диапазон частот: от 0 до 7,5 ГГц. Сопротивление: 50 Ом.
Anritsu
34NN50A
34NFNF50
510-102-R
1091-172
Anritsu 34NN50A, 34NFNF50, 510-102-R, 1091-172 - Адаптеры для разъема N Адаптеры (переходники) для разъема N
Тип: N(m) - N(m). Частота: от 0 до 18 ГГц (модель 34NN50A)
Тип: N(f) - N(f). Частота: от 0 до 18 ГГц (модель 34NFNF50)
Тип: N(m) - N(m). Частота: от 0 до 11 ГГц. 90 градусов (модель 510-102-R)
Тип: N(m) - BNC(f). Частота: от 0 до 1,3 ГГц (модель 1091-172)
Сопротивление: 50 Ом.
Anritsu
1091-26-R
1091-27-R
1091-80-R
1091-81-R
Anritsu 1091-26-R, 1091-27-R, 1091-80-R, 1091-81-R - Адаптеры для разъема SMA Адаптеры (переходники) для разъема SMA
Тип переходника: SMA(m) - N(m) (модель 1091-26-R)
Тип переходника: SMA(f) - N(m) (модель 1091-27-R)
Тип переходника: SMA(m) - N(f) (модель 1091-80-R)
Тип переходника: SMA(f) - N(f) (модель 1091-81-R)
Диапазон частот: от 0 до 18 ГГц. Сопротивление: 50 Ом.
Калибровочные элементы для измерителей КСВ, обратных потерь и анализаторов АФУ
Anritsu
ICN50B
Anritsu ICN50B - Универсальный калибровочный модуль (InstaCAL) Универсальный калибровочный модуль ICN50B (InstaCAL)
Содержит три автоматически переключающихся элемента:
Open/Short/Load (разрыв / КЗ / нагрузка 50 Ом).
Тип разъема: N(m).
Диапазон частот: от 2 МГц до 6 ГГц. Сопротивление: 50 Ом.
Предназначен для калибровки портативных измерителей КСВ Anritsu:
серии Site Master S331E, S332E, S361E, S362E.
серии Cell Master MT8212E, MT8213E и аналогичных приборов.
Anritsu
OSLN50-1
OSLNF50-1
Anritsu OSLN50-1 и OSLNF50-1 - Калибровочные тройники Калибровочные тройники OSLN50-1 и OSLNF50-1
Содержит три элемента: Open/Short/Load (разрыв / КЗ / нагрузка 50 Ом).
Типы разъемов: N(m) - N(m) - N(m) (модель OSLN50-1).
Типы разъемов: N(f) - N(f) - N(f) (модель OSLNF50-1).
Диапазон частот: от 0 до 6 ГГц. Сопротивление: 50 Ом.
Предназначены для калибровки измерителей КСВ и аналогичных приборов.
Anritsu
2000-1618-R
2000-1619-R
Anritsu 2000-1618-R и 2000-1619-R - Калибровочные тройники Калибровочные тройники 2000-1618-R и 2000-1619-R
Содержит три элемента: Open/Short/Load (разрыв / КЗ / нагрузка 50 Ом).
Типы разъемов: 7/16DIN(m)-7/16DIN(m)-7/16DIN(m) (модель 2000-1618-R).
Типы разъемов: 7/16DIN(f)-7/16DIN(f)-7/16DIN(f) (модель 2000-1619-R).
Диапазон частот: от 0 до 6 ГГц. Сопротивление: 50 Ом.
Предназначены для калибровки измерителей КСВ и аналогичных приборов.
Anritsu
22N50
22NF50
Anritsu 22N50 и 22NF50 - Калибровочные элементы Калибровочные элементы 22N50 и 22NF50
Содержит два элемента: Open/Short (разрыв / КЗ).
Типы разъемов: N(m) - N(m) (модель 22N50).
Типы разъемов: N(f) - N(f) (модель 22NF50).
Диапазон частот: от 0 до 18 ГГц. Сопротивление: 50 Ом.
Предназначены для калибровки измерителей КСВ и аналогичных приборов.
Anritsu
SM/PL-1
SM/PLNF-1
Anritsu SM/PL-1 и SM/PLNF-1 - Калибровочные нагрузки Калибровочные нагрузки SM/PL-1 и SM/PLNF-1
Содержит элемент: Load (согласованная нагрузка 50 Ом).
Тип разъема: N(m) (модель SM/PL-1).
Тип разъема: N(f) (модель SM/PLNF-1).
Диапазон частот: от 0 до 6 ГГц. Сопротивление: 50 Ом.
Предназначены для калибровки измерителей КСВ и аналогичных приборов.
Anritsu
22N75
22NF75
Anritsu 22N75 и 22NF75 - Калибровочные элементы Калибровочные элементы 22N75 и 22NF75
Содержит два элемента: Open/Short (разрыв / КЗ).
Типы разъемов: N(m) - N(m) (модель 22N75).
Типы разъемов: N(f) - N(f) (модель 22NF75).
Диапазон частот: от 0 до 3 ГГц. Сопротивление: 75 Ом.
Предназначены для калибровки измерителей КСВ и аналогичных приборов, подключаемых в системы с волновым сопротивлением 75 Ом.
Anritsu
26N75A
26NF75A
Anritsu 26N75A и 26NF75A - Калибровочные нагрузки Калибровочные нагрузки 26N75A и 26NF75A
Содержит элемент: Load (согласованная нагрузка 75 Ом).
Тип разъема: N(m) (модель 26N75A).
Тип разъема: N(f) (модель 26NF75A).
Диапазон частот: от 0 до 3 ГГц. Сопротивление: 75 Ом.
Предназначены для калибровки измерителей КСВ и аналогичных приборов, подключаемых в системы с волновым сопротивлением 75 Ом.
Преобразователи импеданса
Rohde & Schwarz
RAZ
Rohde & Schwarz RAZ - Преобразователь импеданса 50 Ом - 75 Ом

Код товара: 1000230

Преобразователь импеданса (50 Ом - 75 Ом) RAZ
Типы разъемов: N(m) - N(f).
Диапазон частот: от 0 до 2,7 ГГц.
Специально разработан для согласования оборудования в системах с волновым сопротивлением 50 Ом и 75 Ом. Отлично подходит для подключения генераторов с выходным импедансом 50 Ом в системы 75 Ом с минимальной потерей мощности.
Узкополосные фильтры
Anritsu
1030-114-R
1030-109-R
1030-110-R
1030-105-R
1030-111-R
1030-106-R
1030-107-R
1030-112-R
1030-155-R
Anritsu 1030-114-R, 1030-109-R, 1030-110-R, 1030-105-R, 1030-111-R, 1030-106-R, 1030-107-R, 1030-112-R, 1030-155-R - Узкополосные фильтры Узкополосные фильтры
Частота: от 806 МГц до 869 МГц (модель 1030-114-R)
Частота: от 824 МГц до 849 МГц (модель 1030-109-R)
Частота: от 880 МГц до 915 МГц (модель 1030-110-R)
Частота: от 890 МГц до 915 МГц (модель 1030-105-R)
Частота: от 1850 МГц до 1910 МГц (модель 1030-111-R)
Частота: от 1710 МГц до 1790 МГц (модель 1030-106-R)
Частота: от 1910 МГц до 1990 МГц (модель 1030-107-R)
Частота: от 2400 МГц до 2484 МГц (модель 1030-112-R)
Частота: от 2500 МГц до 2700 МГц (модель 1030-155-R)
У всех моделей, кроме 1030-155-R, установлены разъемы: N(m) - SMA(f).
У модели 1030-155-R разъемы: N(m) - N(f). Сопротивление: 50 Ом.



Другие СВЧ аксессуары: Agilent 909 A, Anritsu 22K 50, Anritsu 22KF 50, Anritsu OSLN 50 LF.



Также смотрите подробные каталоги производителей СВЧ аксессуаров:

Каталог СВЧ аксессуаров компании Anritsu (76 стр.; 6 МБ)

Каталог СВЧ аксессуаров компании Maury Microwave (170 стр.; 5,8 МБ)

Каталог СВЧ аксессуаров компании Pasternack (241 стр.; 15 МБ)

Каталог СВЧ аксессуаров компании HUBER+SUHNER (235 стр.; 8,4 МБ)

Каталог СВЧ аксессуаров компании Rosenberger (243 стр.; 12 МБ)

Каталог СВЧ аксессуаров компании Aeroflex-Weinschel (197 стр.; 14 МБ)

Примеры популярных СВЧ аксессуаров

Примеры СВЧ аксессуаров
